拉曼探头技术特点：
• 高收集效率：特殊光学设计，保证高收集效率
• 环境适应性：耐高低温、耐高压，适应严苛反应条件
• 灵活定制：可根据监测需求定制接口、长度及材质
流通池技术特点：
• 多种材质可供选择，特殊光学设计，保证采集效率
• 不同规格的接口，可在不同规格管路连接流通池
• 适用高温、高压、强酸、强碱体系，密封性好、连接方便
产品简介PR100拉曼探头是拉曼光谱仪的常规离线检测探头，可适配三种激发波长：532nm、785 nm和1064nm。PR100探头轻巧紧凑，可配合标准样品室进行常规液体和固体样品分析，也可连接显微镜进行样品微区的显微拉曼分析。PR100还可结合流通池或侧视窗反应釜进行在线反应监测。

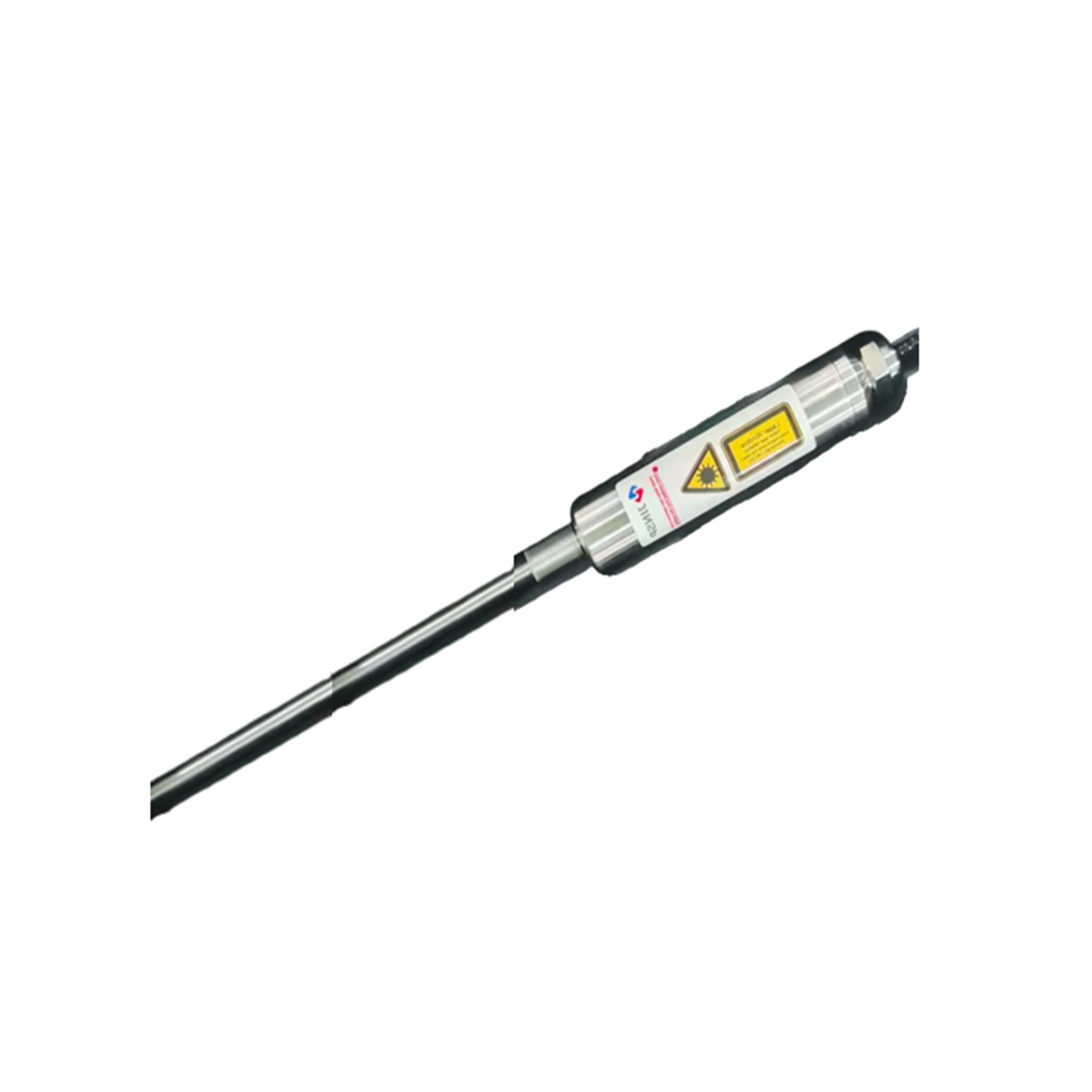

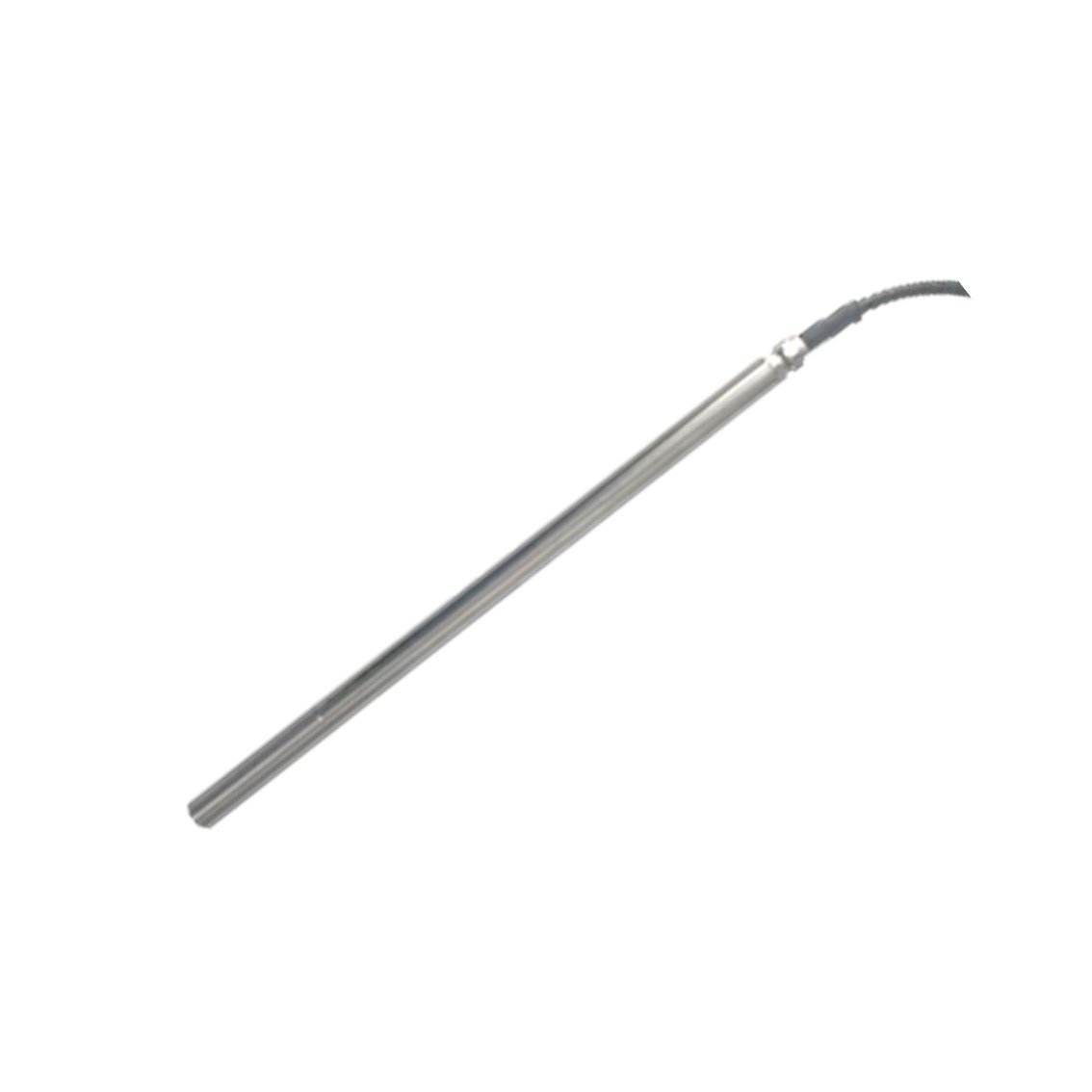

PR200/PR201/PR202浸入式探头适用于实验室小试反应监测，可直接深入到反应烧瓶或实验室级别的反应器中，对反应过程进行原位监测。可选针对悬浊液检测的优化版本，从而有效减轻体系对液体信号检测的干扰。
PR200/PR201探头管有多种材质可供选择，尤其适用于条件极端、难以取样或者样品不稳定的化学反应体系的监测。PR200适配小接口，PR201适配中等大小的接口。

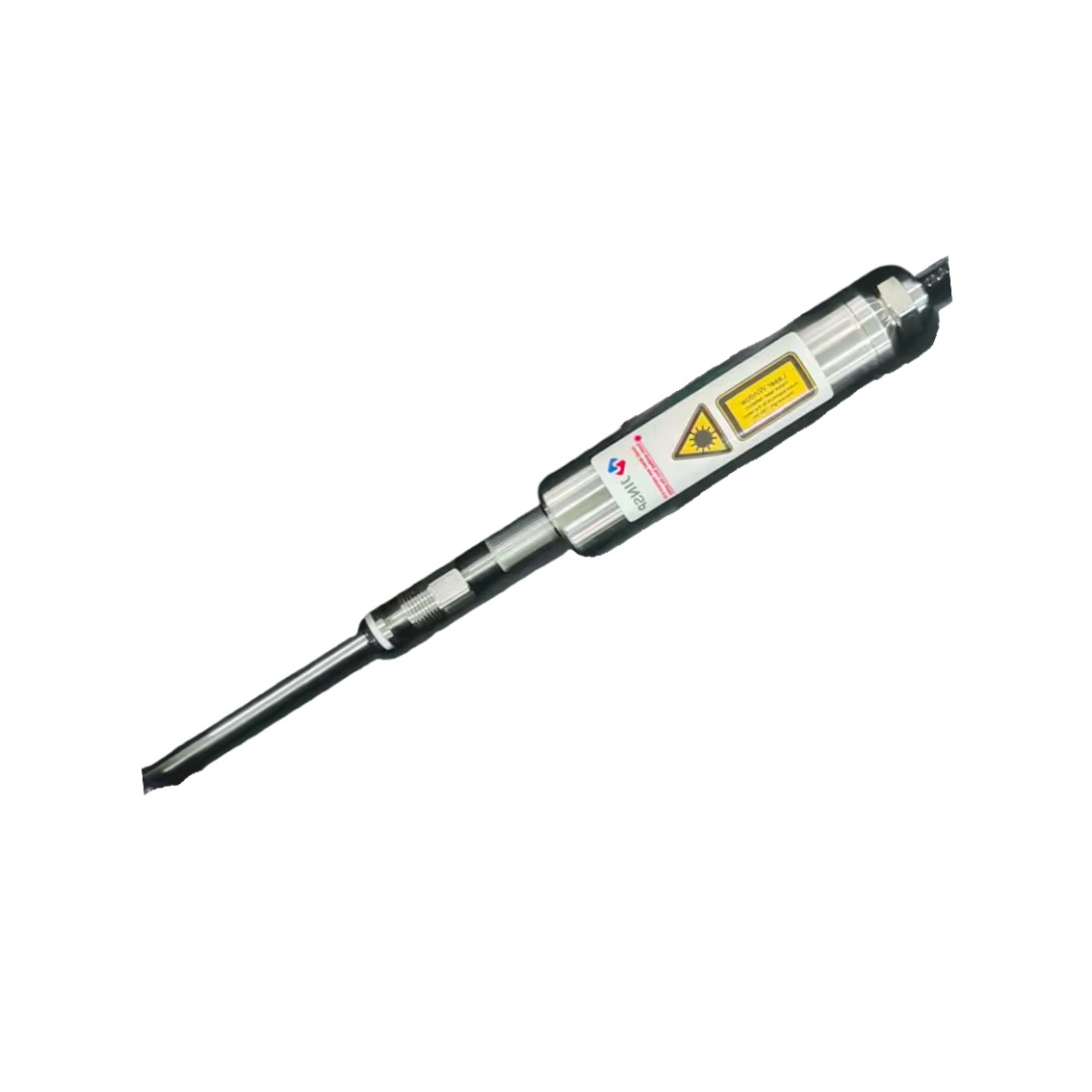

PR202适合于生物发酵罐中各组分在线监测，探头部分可拆卸单独进行高温灭菌处理。探头管接口PG13.5。

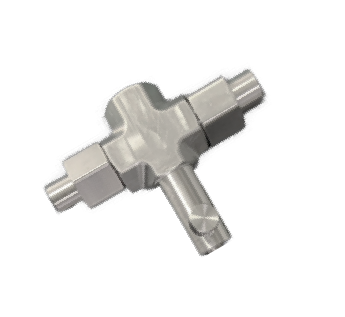

FC100/FC200流通池可配套PR100拉曼探头，连接在反应管路中。液体物料流经流通池时，在数秒内即可完成光谱信号的采集。适用于连续流反应体系或釜式反应配套自动取样器， 从而实现在线监测。
应用领域 技术特点拉曼探头技术特点：
• 高收集效率：特殊光学设计，保证高收集效率
• 环境适应性：耐高低温、耐高压，适应严苛反应条件
• 灵活定制：可根据监测需求定制接口、长度及材质
流通池技术特点：
• 多种材质可供选择，特殊光学设计，保证采集效率
• 不同规格的接口，可在不同规格管路连接流通池
• 适用高温、高压、强酸、强碱体系，密封性好、连接方便
产品参数| 型号 | PR100系列 | PR200系列 | PR201系列 | PR202系列 | PR300系列 |
| 名称 | 实验室拉曼探头 | 实验室拉曼浸入式探头 | 工业拉曼浸入式探头 | 生物拉曼浸入式探头 | 工业拉曼浸入式探头 |
| 外观 |
|
|
|
|
|

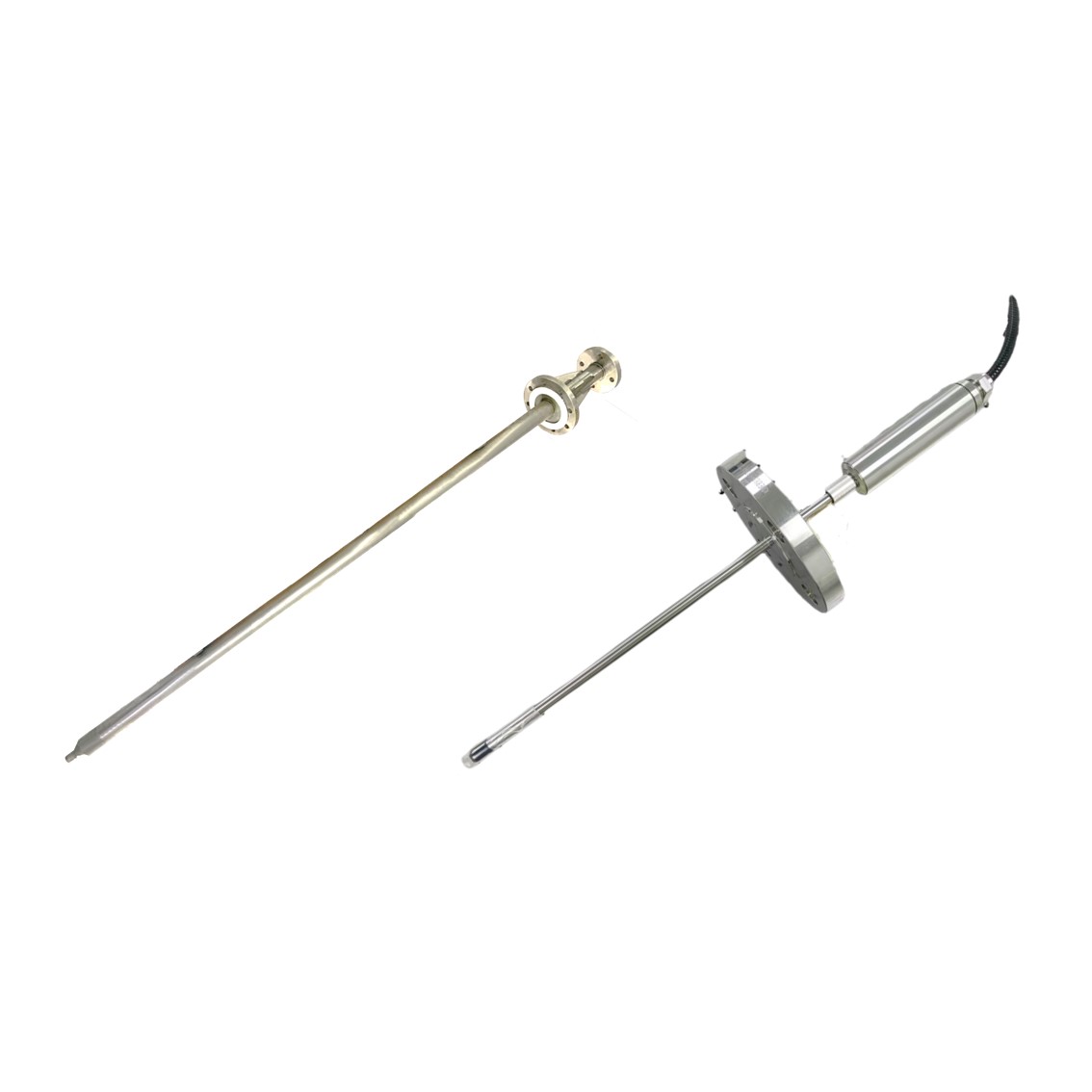

| 应用方式 | 结合定制样品室，适用于实验室离线监测及分析，适合可行性研究和方法建立研究，也可结合流通池和侧视窗进行在线反应监测。 | 适用于实验室小试反应监测，可直接深入到反应烧瓶或实验室级别的反应器中，对反应过程进行原位监测。适合接口尺寸较小、或小容积的反应器。 | 适用于实验室小试反应监测，可直接深入到反应烧瓶或实验室级别的反应器中，对反应过程进行原位监测。 | 适合于生物发酵罐中各组分在线监测，探头部分可拆卸单独进行高温灭菌处理。探头管接口PG13.5。 | 适用于釜式反应工业生产监测，带法兰的连接方式，耐压、防腐蚀设计，能够满足严苛工况的生产监测需求。法兰盘尺寸依据需求定制。 |
| 材质 | 304不锈钢 | 标配哈氏合金C276，304不锈钢、316L不锈钢、蒙乃尔合金M400、TA2可选 | 标配哈氏合金C276，304不锈钢、316L不锈钢、蒙乃尔合金M400、TA2可选 | 316L，可耐受SIP/CIP灭菌 | 标配哈氏合金C276，304不锈钢、316L不锈钢、蒙乃尔合金M400、TA2可选 |
| 探头管外径 | 10 mm | 10 mm | 16 mm | 12 mm | 60 mm@DN80以上 12mm@DN20~DN40法兰 |
| 探头管长度 | 80 mm | 标配350 mm，100 ~ 350mm 可定制 | 标配270 mm，100 ~ 1000 mm可定制 | 120 mm (4.73 in.) 或 220 mm (8.67 in.) | 1.9 m，1 ~ 3 m可定制 @DN80以上 300mm，100 ~ 300mm可定制 @DN20~DN40法兰 |
光谱范围 /适配激光器波长 | 200 ~ 3900 cm-1/ 532 nm或200 ~ 3900 cm-1/ 785 nm或230 ~ 3100 cm-1/ 1064 nm可选 | 200 ~ 3900 cm-1/ 532 nm或200 ~ 3900 cm-1/ 785 nm或230 ~ 3100 cm-1/ 1064 nm可选 | 200 ~ 3900 cm-1/ 532 nm或200 ~ 3900 cm-1/ 785 nm或230 ~ 3100 cm-1/ 1064 nm可选 | 200 ~ 3900 cm-1/ 532 nm或200 ~ 3900 cm-1/ 785 nm或230 ~ 3100 cm-1/ 1064 nm可选 | 200 ~ 3900 cm-1/ 532 nm或200 ~ 3900 cm-1/ 785 nm或230 ~ 3100 cm-1/ 1064 nm可选 |
| 工作距离/适配体系 | 7.38 mm/样品室或流通池 | 3 mm/液体体系或0.5 mm/悬浊液体系可选 | 3 mm/液体体系或0.5 mm/悬浊液体系可选 | 3 mm/液体体系或0.5 mm/悬浊液体系可选 | 3 mm/液体体系或0.5 mm/悬浊液体系可选 |
| 光纤配置 | 100 μm 激发光纤， 200 μm 收集光纤，N.A. 0.22 | 100 μm 激发光纤， 200 μm 收集光纤，N.A. 0.22 | 100 μm 激发光纤， 200 μm 收集光纤，N.A. 0.22 | 100 μm 激发光纤， 200 μm 收集光纤，N.A. 0.22 | 100 μm 激发光纤， 200 μm 收集光纤，N.A. 0.22 |
| 滤波器效率 | 标配OD6，OD8可选 | 标配OD6，OD8可选 | 标配OD6，OD8可选 | 标配OD6，OD8可选 | 标配OD6，OD8可选 |
| 光纤长度及套管 | 标配1.3 m，3 m、5 m可选；pvc护管 | 标配5 m，10 m、50 m、100 m可选，200 m内可定制；标配pvc护管，铠装或其他防腐蚀套管可选 | 标配5 m，10 m、50 m、100 m可选，200 m内可定制；标配pvc护管，铠装或其他防腐蚀套管可选 | 标配5 m，10 m、50 m、100 m可选，200 m内可定制； | 标配50 m，1 ~ 200 m可定制 |
| 光纤接口 | FC和SMA | FC和SMA | FC和SMA | FC和SMA | FC和SMA |
| 耐温 | - | -20 ~ 200 ℃ | -20 ~ 200 ℃ | -30 ~ 150 °C | -20 ~ 200 ℃ |
| 耐压 | - | 标配4MPa，选配10Mpa，最高100 MPa可定制 | 标配4MPa，选配10Mpa，最高100 MPa可定制 | 1 MPa | 标配4MPa，选配10Mpa，最高100 MPa可定制 |
| 耐腐蚀 | 不耐腐蚀 | 适用于大多数酸、碱、 有机溶剂；定制窗口材料，适用于 HF 体系。 | 适用于大多数酸、碱、 有机溶剂；定制窗口材料，适用于 HF 体系。 | 耐受pH范围1-14 | 耐常见工业酸碱腐蚀，耐受氯磺酸、HF等 |
