• 实时波束大小、高斯拟合、平顶拟合
• 实时绘制二维光束图
• 软件控制电子快门和增益
• 实时快照文件重播,以完成结果分析

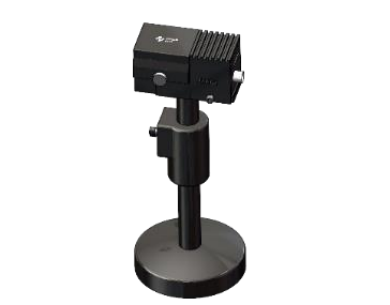

鉴知BA1023光斑光束分析仪可识别光斑形状、大小、位置,以及检测光斑功率,用于激光光强辅助光斑分析。
系统功能
400nm-1000nm(可达 300nm-1100nm)可测波长范围
插入式衰减片安装方式
230 万像素,1/1.2”CMOS相机
12bitAD 位数,70dB 动态范围
40dB 信噪比,增益控制 0~20dB
5.86μm*5.86μm 像元尺寸
11mm*7mm 有效传感区域
检测区域下至 30μm (5 pixel)
帧率上至 41fps@1920*1200
34μs-10s 曝光时间,支持自动、手动、一键曝光

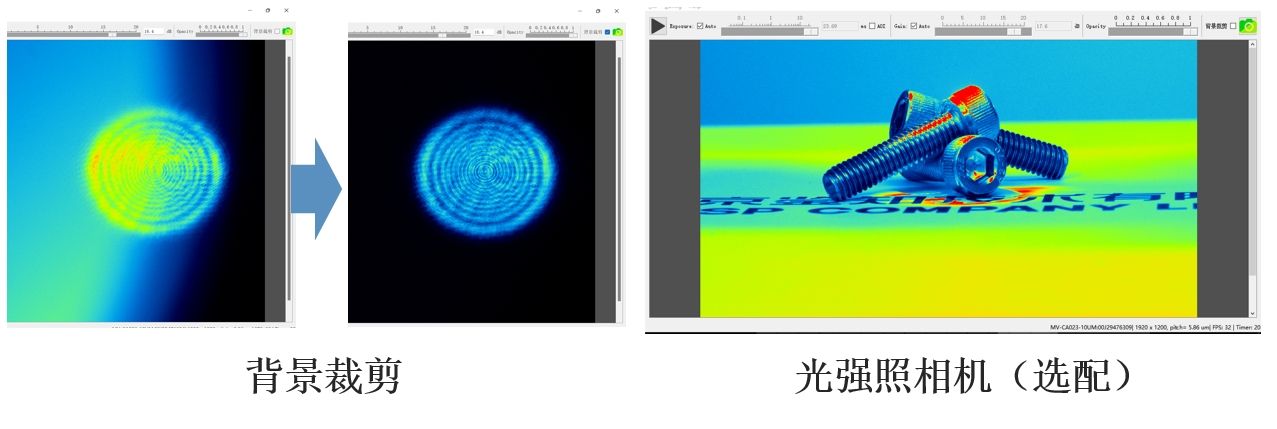

可以捕获和减去背景
提供 P7 接头的 3 路外部 I/O 和外部供电
提供平均光强产生的脉冲帧触发阈值调节
自由组合、置换滤光片
USB3.0 接口,供电及传输数据,并兼容USB2.0
IP30 防护等级
软件功能
1.光斑实时形状和尺寸

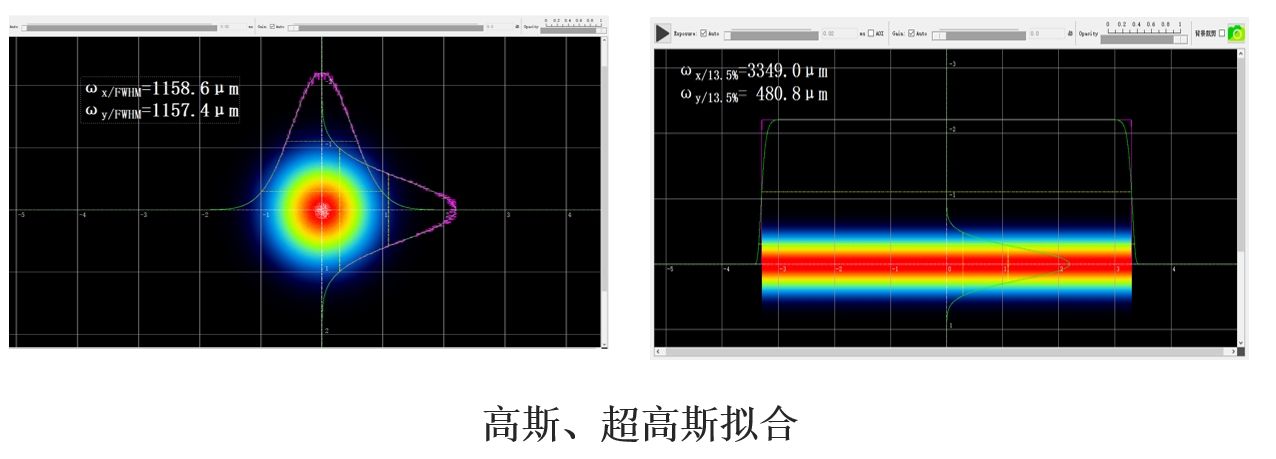

可实时显示光斑形状及正交两维测量参数,进行高斯拟合、平顶拟合,并且能够实时绘制二维光束图。
2.光斑位置对比

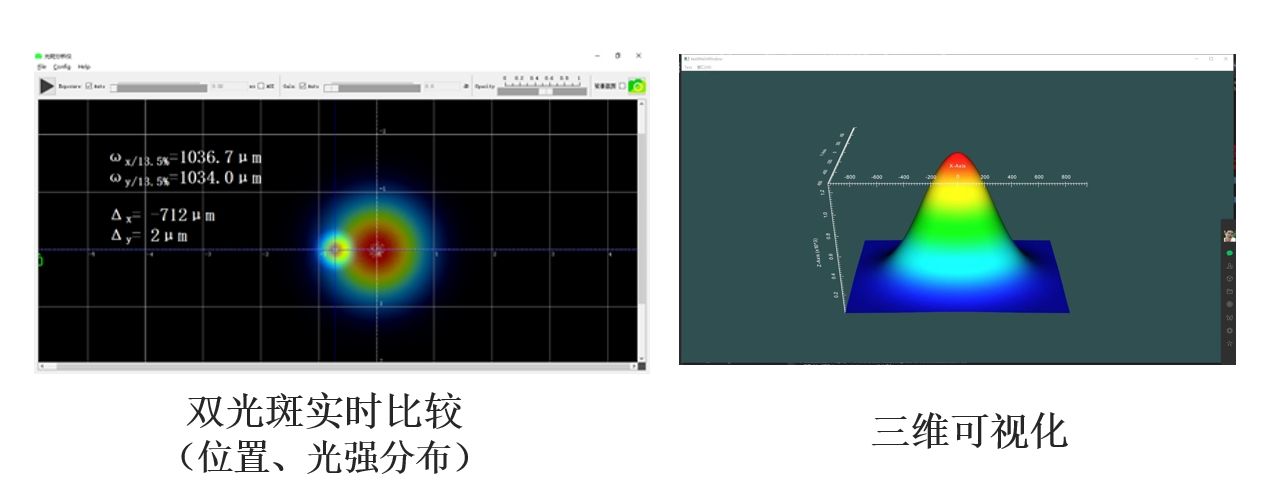

检测光束位置,并可监测光束的位置、形状、大小和功率。新数据可以与记录数据进行数据对比。
3.分析和质量保证测试
系统可以计算检查光斑的linear Fitting。计算拟合曲线的长轴和短轴,以及拟合曲线长轴的方向。可由用户自定义测量点,并计算图像上两点之间的距离。
4.详细统计数据
统计屏幕以表格形式列出信息,并显示实际测量值以及对光束分析至关重要的几个参数的MAX(测量值)、AVER(平均值)和 STD(标准偏差):质心(H/V 剖面)、波束峰值(HIV 波形)、与高斯分布(H/V 分布)的相关、功率(mW)。
5.功率检测(选配)
光束功率在状态栏上显示为数字读数。功率校准功能允许用户输入“基本”功率值。在随后拍摄的图像中,所有像素的总强度将与该值成正比。
其他软件功能
光斑实时 2D 显示
软件控制电子快门和增益
报告功能-光斑分析和结果
支持二进制格式、json 格式数据导出
将数据记录到文本文件
将数据记录到文本文件
文本和图片的打印
实时快照文件重播,以完成结果分析
可捕获静止图像,图像数量由硬盘存储空间决定
报告功能-光斑分析和结果
多系统操作(Windows 7/10)
1、光斑分析:高精度识别光斑形状、大小、位置
2、功率检测:可检测光斑功率,用于激光光强辅助光斑分析
• 实时波束大小、高斯拟合、平顶拟合
• 实时绘制二维光束图
• 软件控制电子快门和增益
• 实时快照文件重播,以完成结果分析
指标 | 参数 |
数字I/O口 | 1 路光耦隔离输入,1 路光耦隔离输出,1 路双向可配置非隔离 |
供电 | USB 供电或 12V DC 外部供电 |
功耗 | 2.52W@5VDC(USB 供电) |
协议 | USB3 Vision, GenlCam |
外形尺寸 | 78mm × 45mm × 38.5mm (不含底座) |
重量 | 180g |
底座高度 | 调节高度15~25cm |
滤光片容纳仓 | 1英寸无壳滤光片 |
工作温度 | 0~50℃ |
储存温度 | -30~70℃ |
