•特殊光路设计，硬件上可实现波数等间隔采样
•干涉光谱可直接FFT，无需波数重采样算法，降低数据处理复杂度，提升系统信噪比
•高效的VPH光栅，接近衍射极限的光学分辨率
•高线扫描速率：高达250kHz
•USB3.0接口可实现20-130kHz扫描速率，OEM更加高效简单
•波长范围、相机均可根据需求定制
•工艺稳固成熟，无需频繁校准

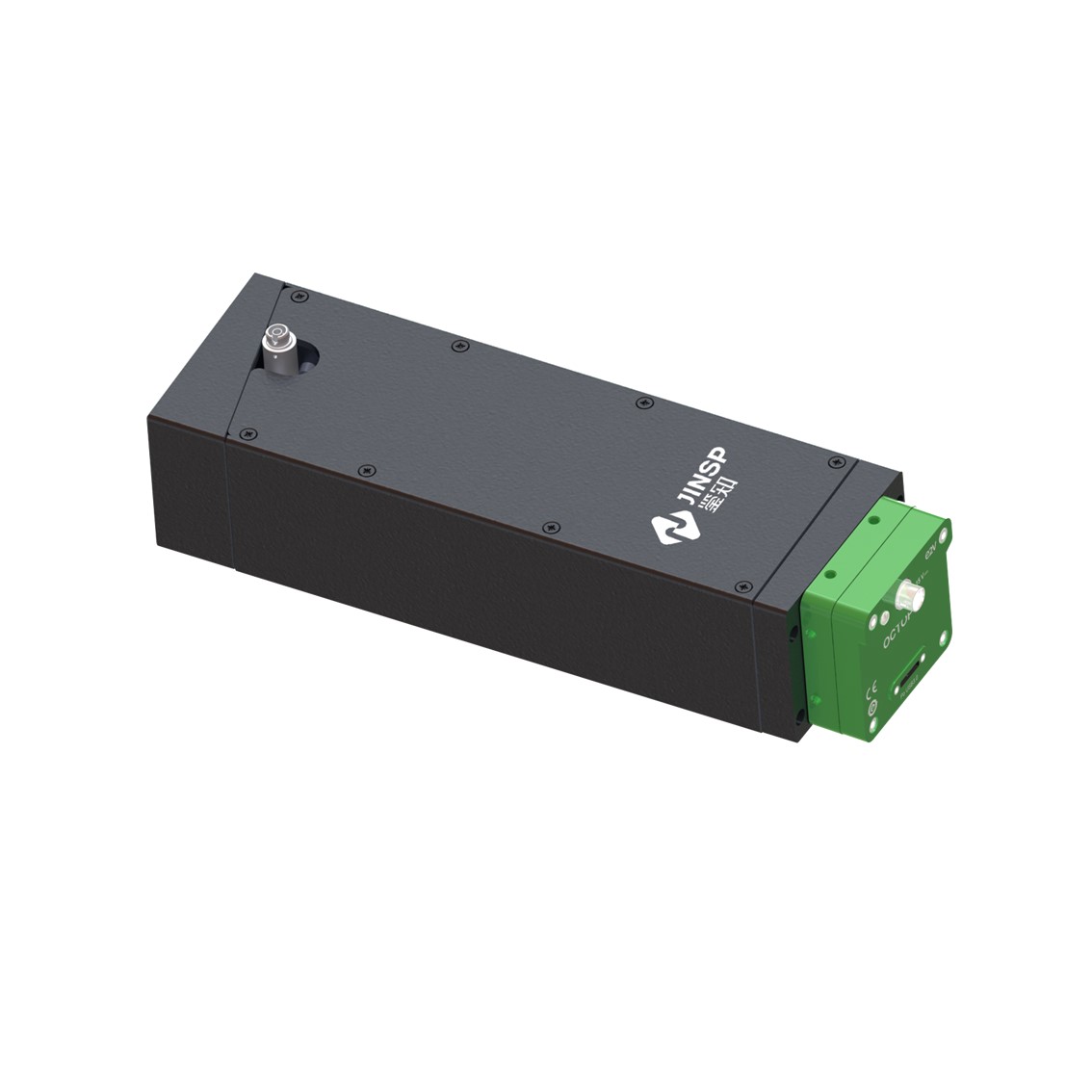

产品简介鉴知技术ST830E光谱仪是一款高速、稳定的商用OCT光谱仪。可用于血流动力学和振动测量、真皮脉管系统成像、脉络膜结构、结晶晶体等内部3D成像，提供高速、清晰、一定深度的3D 成像。ST830E可省去Camera-Link采集卡的成本，配有即插即用的USB3.0接口，让用户在笔记本即可实现高分辨率、高速成像。
测试结果和应用

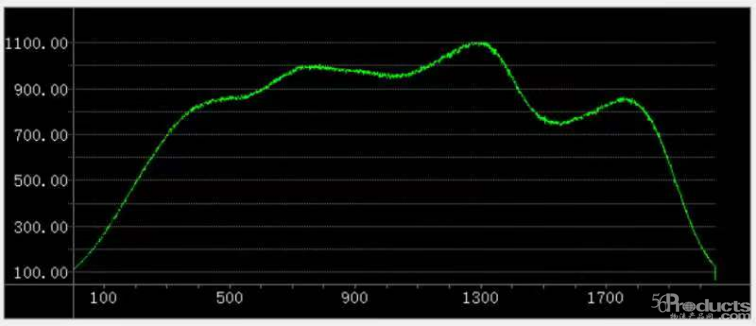

SLD宽带光源谱图

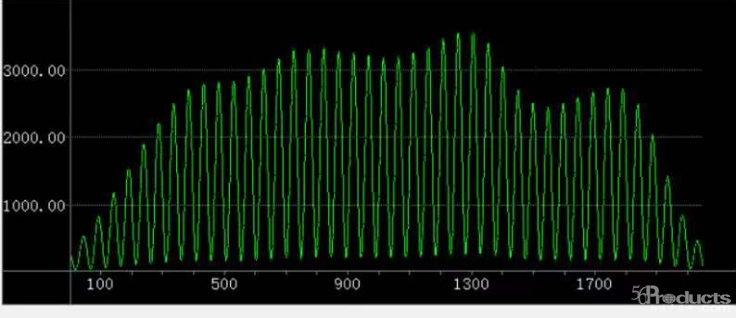

干涉谱图

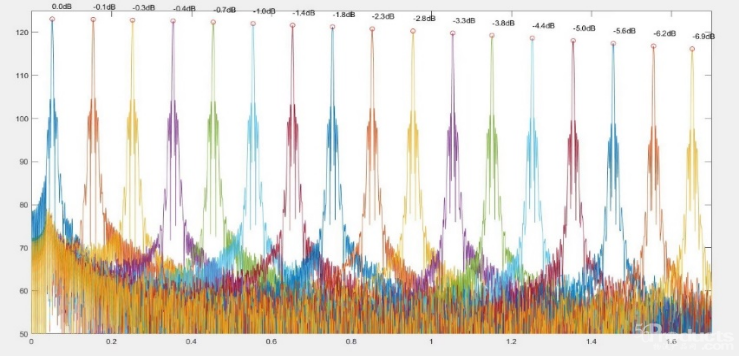

Falloff数据

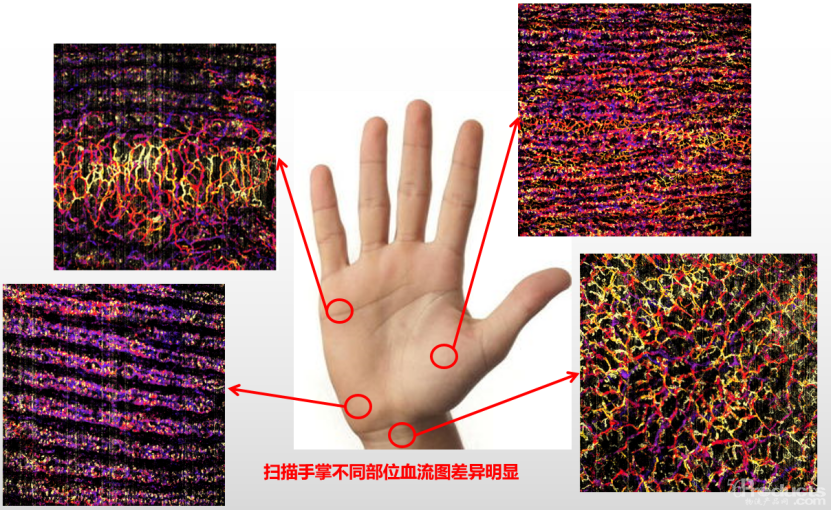

OCT系统-3D实时成像结果
应用领域医用OCT：血管造影、视网膜和眼前房成像
工业用OCT：激光震荡、金属切割焊接检测、电子显示屏平整度检测
其他OCT检测：多层涂料均匀程度检测、结晶晶体结构密度实时监测
技术特点•特殊光路设计，硬件上可实现波数等间隔采样
•干涉光谱可直接FFT，无需波数重采样算法，降低数据处理复杂度，提升系统信噪比
•高效的VPH光栅，接近衍射极限的光学分辨率
•高线扫描速率：高达250kHz
•USB3.0接口可实现20-130kHz扫描速率，OEM更加高效简单
•波长范围、相机均可根据需求定制
•工艺稳固成熟，无需频繁校准
产品参数探测器 | 性能指标 | 参数 |
类型 | 线阵CMOS | |
有效像素 | 2048pixels | |
像元尺寸 | 10*200um | |
感光面积 | 20.52*0.2mm | |
线扫速度 | 130kHz/250kHz | |
光学参数 | 波长范围 | 790-930nm(可依据需求定制不同范围) |
光学分辨率 | 0.07nm（由不同波段范围而定） | |
成像深度 | 2.4mm | |
光学设计 | VPH光栅&波数线性设计 | |
焦距 | 100mm | |
入射光接口 | FC/APC 光纤接口 | |
电气参数 | 数据输出接口 | USB3.0(最大130kHz)/Camera Link(最大250kHz) |
ADC 位深 | 12bit | |
供电电源 | DC6to 15V | |
工作电流 | ＜600mA | |
工作温度 | 0°C~50°C | |
存储温度 | -20°C~60°C | |
工作湿度 | ＜90%RH（不结露） | |
物理参数 | 尺寸 | 275*80*60.5mm |
重量 | 1.5kg |
