· 高收集效率：特殊光学设计，保证高收集效率
· 环境适应性：耐高低温、耐高压，适应严苛极端反应条件
· 灵活定制：可根据监测需求定制接口、长度及材质
产品简介鉴知技术提供多种规格的光学探头，采用特殊光学和材质设计，探头可直接深入至反应体系中进行实时、原位的连续监测。探头方便拆卸，可灵活装在各种规格的反应容器和流通池中，无需取样，可有效提升过程数据采集效率。尤其适用于条件极端、难以取样或者样品不稳定的体系的监测。
光学探头附件使用方式
依据反应器不用有多种使用方式
PR100 | ||
所有在线拉曼光谱设备的标配附件，有三种使用方式： | ||
方式1：离线测试 结合定制样品室，适用于样品离线监测
| 方式2：流通池 结合流通池适用于连续流反应在线监测
| 方式3：侧视窗 结合侧视窗反应釜，适用于实验室高压反应在线监测
|
PR100（定制版）* | PR200浸入式* | PR300工业浸入式* |
搭配RS2000、RS2000高配版或RS2100使用，用于实验室反应釜的浸入式反应在线监测，适用于大多数实验室反应在线监测
| 搭配RS2000、RS2000高配版或RS2100使用，用于反应釜的浸入式反应在线监测
| 搭配RS2000PAT、RS2000PAT高配版、RS2100PAT或RS2100PAT高配版使用，用于釜式间歇反应器的在线监测。长度、直径、法兰盘尺寸、材质均根据项目定制
|
*此探头产品非设备标准配件，需单独咨询报价
应用领域 技术特点· 高收集效率：特殊光学设计，保证高收集效率
· 环境适应性：耐高低温、耐高压，适应严苛极端反应条件
· 灵活定制：可根据监测需求定制接口、长度及材质

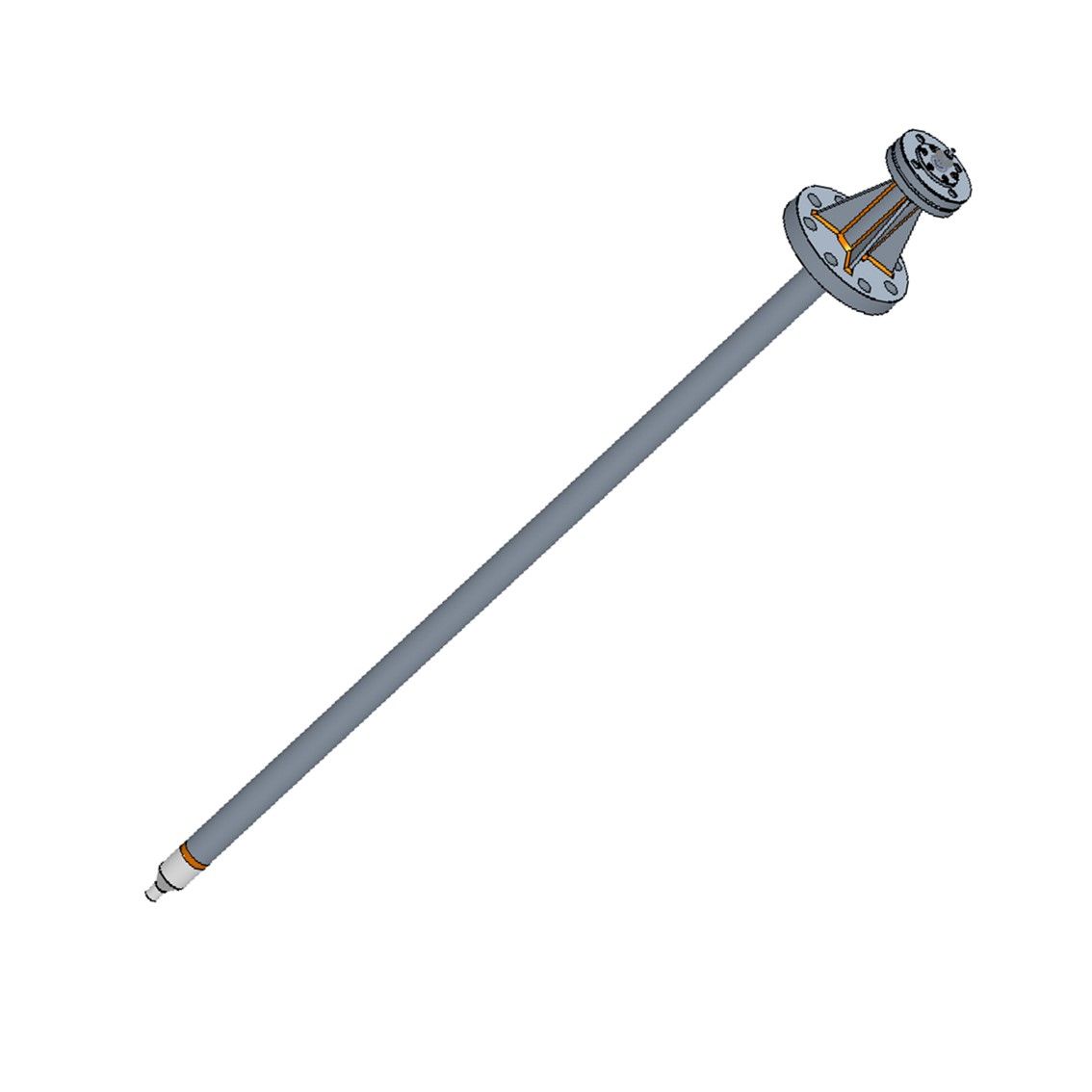

产品参数PR100系列 (PR100/PR110/PR120) | PR200系列 (PR200/PR210/PR220) | PR201系列 (PR201/PR211/PR221) | PR202系列 (PR202/PR212/PR222) | PR300系列 (PR300/PR310/PR320) | |
| 外观 |  |  |  |  |  |
| 应用方式 | 结合定制样品室，适用于实验室离线监测及分析，适合可行性研究和方法建立研究。也可结合流通池和侧视窗进行在线反应监测。 | 适用于实验室小试反应监测，可直接深入到反应烧瓶或实验室级别的反应器中，对反应过程进行原位监测。适合接口尺寸较小、或小容积的反应器。 | 适用于实验室小试反应监测，可直接深入到反应烧瓶或实验室级别的反应器中，对反应过程进行原位监测。 | 适合于生物发酵罐中各组分在线监测，探头部分可拆卸单独进行高温灭菌处理。探头管接口PG13.5。 | 适用于釜式反应工业生产监测，带法兰的连接方式，耐压、防腐蚀设计，能够满足严苛工况的生产监测需求。法兰盘尺寸依据需求定制。 |
| 材质 | 304不锈钢 | 标配哈氏合金C276，304不锈钢、316L不锈钢、蒙乃尔合金M400、TA2可选 | 标配哈氏合金C276，304不锈钢、316L不锈钢、蒙乃尔合金M400、TA2可选 | 316L，可耐受SIP/CIP灭菌 | 标配哈氏合金C276，304不锈钢、316L不锈钢、蒙乃尔合金M400、TA2可选 |
| 探头管外径 | 10 mm | 10 mm | 16 mm | 10 mm | 60 mm，可依据反应釜法兰接口调节 |
| 探头管长度 | 80 mm | 标配350 mm，其他长度可定制 | 标配270 mm，100 ~ 1000 mm可定制 | 120 mm (4.73 in.)或 220 mm (8.67 in.)或 320 mm (12.60 in.)可选 | 1.9 m，1 ~ 3 m可定制 |
| 光谱范围/适配激光器波长 | 200 ~ 3900 cm-1/532 nm或 200 ~ 3900 cm-1/785 nm或 230 ~ 3100 cm-1/1064 nm可选 | 200 ~ 3900 cm-1/532 nm或 200 ~ 3900 cm-1/785 nm或 230 ~ 3100 cm-1/1064 nm可选 | 200 ~ 3900 cm-1/532 nm或 200 ~ 3900 cm-1/785 nm或 230 ~ 3100 cm-1/1064 nm可选 | 200 ~ 3900 cm-1/532 nm或 200 ~ 3900 cm-1/785 nm或 230 ~ 3100 cm-1/1064 nm可选 | 200 ~ 3900 cm-1/532 nm或 200 ~ 3900 cm-1/785 nm或 230 ~ 3100 cm-1/1064 nm可选 |
| 适配体系 | 样品室或流通池 | 液体体系或悬浊液体系可选 | 液体体系或悬浊液体系可选 | 液体体系或悬浊液体系可选 | 液体体系或悬浊液体系可选 |
| 光纤配置 | 100 μm 激发光纤， 200 μm 收集光纤，N.A. 0.22 | 100 μm 激发光纤， 200 μm 收集光纤，N.A. 0.22 | 100 μm 激发光纤， 200 μm 收集光纤，N.A. 0.22 | 100 μm 激发光纤， 200 μm 收集光纤，N.A. 0.22 | 100 μm 激发光纤， 200 μm 收集光纤，N.A. 0.22 |
| 滤波器效率 | 标配OD6，OD8可选 | 标配OD6，OD8可选 | 标配OD6，OD8可选 | 标配OD6，OD8可选 | 标配OD6，OD8可选 |
| 光纤长度及套管 | 标配1.3 m，3 m、5 m可选；pvc护管 | 标配 5m，10 m、50 m、100m可选，200 m内可定制；标配pvc护管，铠装或其他防腐蚀套管可选 | 标配5 m，10 m、50 m、100 m可选，200 m内可定制；标配pvc护管，铠装或其他防腐蚀套管可选 | 标配5 m，10 m、50 m、100 m可选，200 m内可定制； | 标配50 m，1 ~ 200 m可定制 |
| 光纤接口 | FC和SMA | FC和SMA | FC和SMA | FC和SMA | FC和SMA |
| 耐温 | - | -40 ~ 200 ℃ | -40 ~ 150 ℃ | -30 ~ 200 °C | -60 ~ 200 ℃ |
| 耐压 | - | 30 MPa，最高100 MPa可定制 | 30 MPa，最高100 MPa可定制 | 1 MPa | 30 MPa，最高100 MPa可定制 |
| 耐腐蚀 | 不耐腐蚀 | 适用于大多数酸、碱、有机溶剂；定制窗口材料，适用于 HF 体系。 | 适用于大多数酸、碱、有机溶剂；定制窗口材料，适用于 HF 体系。 | 耐受pH范围1-14 | 耐常见工业酸碱腐蚀，耐受氯磺酸、HF等 |
