零像差设计，衍射极限分辨率；
兼容PI、Andor多款科研级相机；
高通量设计，数值孔径0.25；
深度制冷相机，极低暗电流噪声；
兼容SMA905光纤及Φ10mm多芯光纤接口，支持多通道；
稳定性高，适用于实验室和工业应用；
产品简介鉴知技术 ST90S透射成像光谱仪采用VPH体相位全息光栅，搭配科研级相机，具有极高灵敏度，可用于532nm拉曼光谱检测，以及其他微弱信号探测。

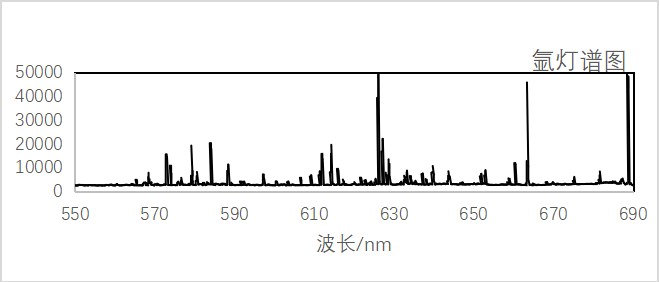

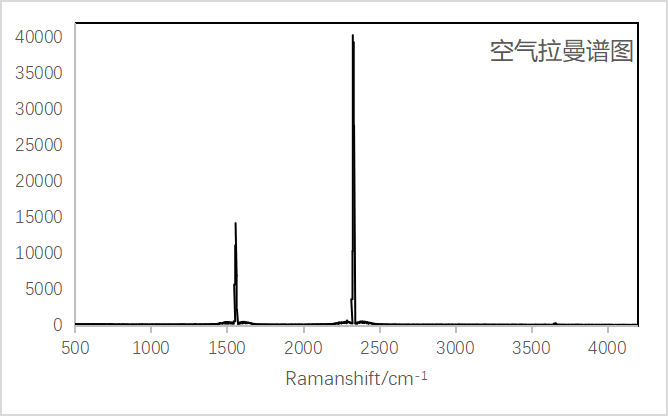

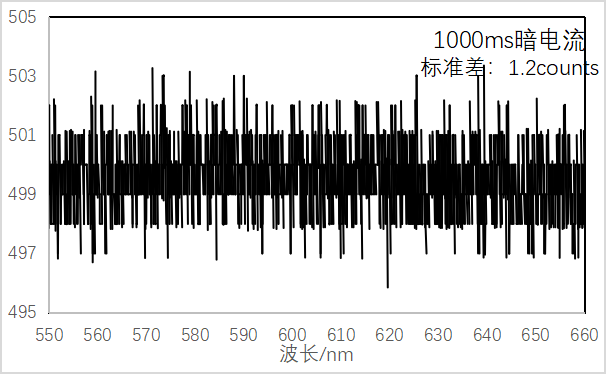

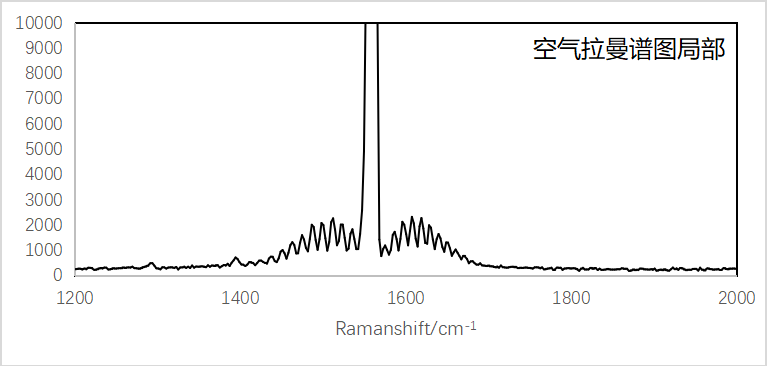

测试结果和应用

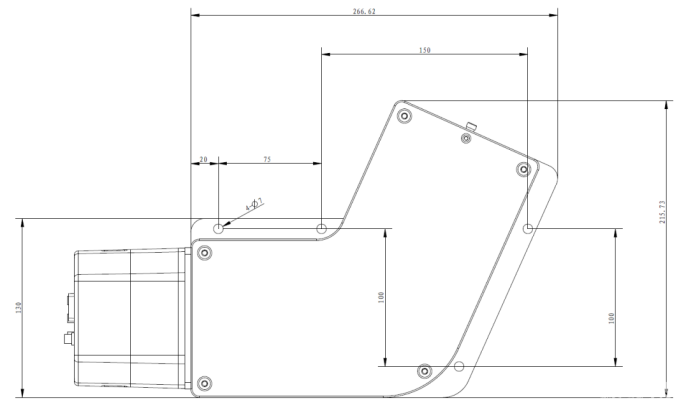

固定尺寸
应用领域拉曼光谱分析：气体检测、石油化工监控、食品添加物检测；
快速检测：气体、液体化工过程分析极弱光光谱检测：荧光光谱分析、显微光谱分析。
技术特点零像差设计，衍射极限分辨率；
兼容PI、Andor多款科研级相机；
高通量设计，数值孔径0.25；
深度制冷相机，极低暗电流噪声；
兼容SMA905光纤及Φ10mm多芯光纤接口，支持多通道；
稳定性高，适用于实验室和工业应用；
产品参数探测器 | 性能指标 | 参数 | |
相机类型 | 背照深耗尽 | ||
有效像素 | 2000*256 ( 典型 ) | 1340*100 | |
像元尺寸 | 15μm *15μm | 20μm *20μm | |
制冷温度 | 低于-70℃ | 低于-85℃ | |
光学参数 | 波长范围 | 532nm~670nm 或 540nm~686nm 对应0~3850cm-1或260~4200cm-1 | |
光学分辨率 | 0.25nm，对应7cm-1（50μm slit） 0.14nm，对应4cm-1（25μm slit） | ||
光栅类型 | VPH体全息透射光栅 | ||
衍射效率 | >85% | ||
光纤接口 | SMA905或Φ10mm多芯光纤 | ||
自由空间接入 | NA0.25 | ||
电气参数 | 积分时间 | 1ms-3600s | |
数据输出接口 | USB2.0 | ||
ADC位深 | 16bit | ||
供电电源 | DC12V （±0.5V） | ||
工作电流 | 3A（典型值2A） | ||
工作温度 | -20°C ~60°C | ||
存储温度 | -30°C ~70°C | ||
工作湿度 | ＜90%RH （不结露） | ||
物理参数 | 尺寸 | 330mm×216mm×110mm | |
重量 | <6kg(含相机) | ||
