• 支持200-1100nm的光谱范围,可通过调节光路定制光谱范围
• M型C-T光路,高分辨率
• 配置低噪声CMOS信号处理电路,拥有好的信噪比
• 支持USB2.0和UART方式输出测量所得的光谱数据,便于集成应用
• 可接收SMA905光纤输入光
• 体积小,重量轻,性能优异
鉴知技术通用紧密型光纤光谱仪,具备小体积、高性能、高性价比以及多用途的特点,适于搭建各种常见的光谱测量系统,可实现200~1100nm范围内的反射、透射以及吸收光谱。
采用业内高品质的衍射闪耀光栅,以及优异的光学设计,保证较高的光通量,提高弱信号的检测能力。通过更换不同刻线密度光栅,可以实现紫外、可见光、近红外波段的高分辨率光谱检测。采用2048像元的高量子效率CMOS芯片,搭配专业的高速低噪声信号采集处理电路,可以获得较佳的光谱信噪比。
内部集成温度传感器,可实时监测环境温度,结合内部温漂补偿算法可以实现工作温度范围内较小温漂。

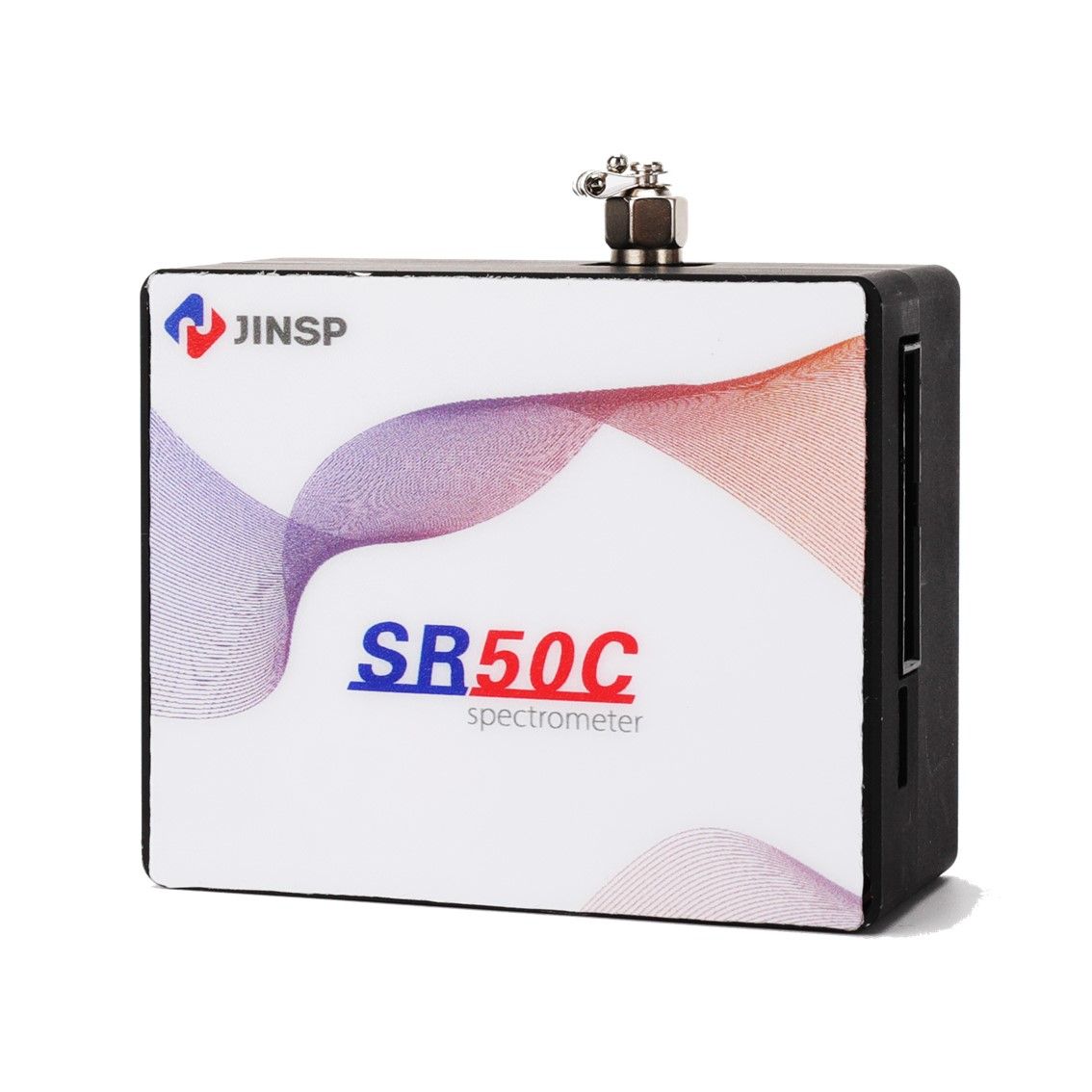

• SR50C采用交叉式C-T光路,具有较高的灵敏度。

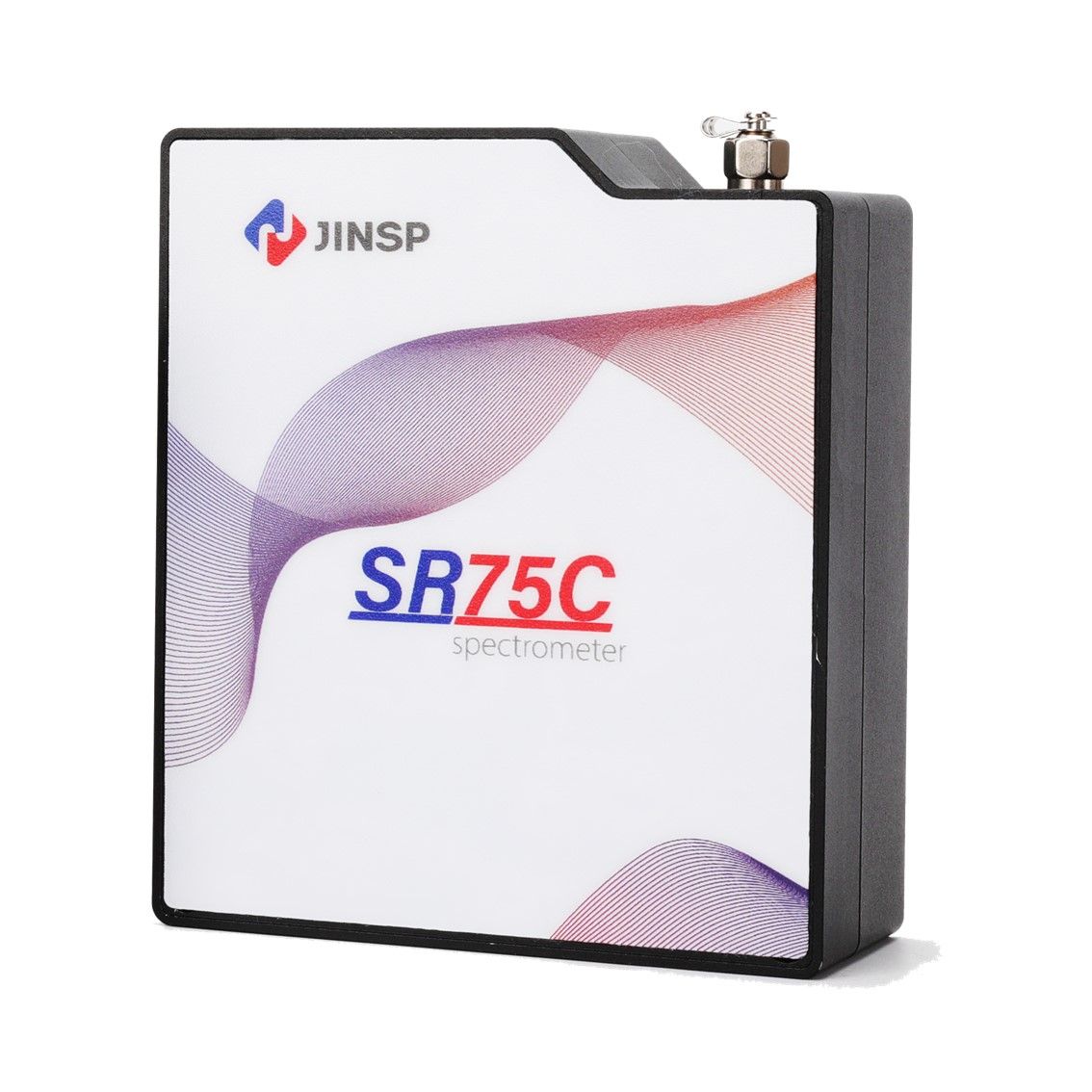

• SR75C采用75mm长焦距反射镜,搭配M型C-T光学设计,光学系统可以保证光学像差以及光学分辨率。
• SR50D采用交叉式C-T光路,内部集成半导体制冷片可以使芯片工作在5℃(温度可调),可提高信号的稳定性。
应用测试

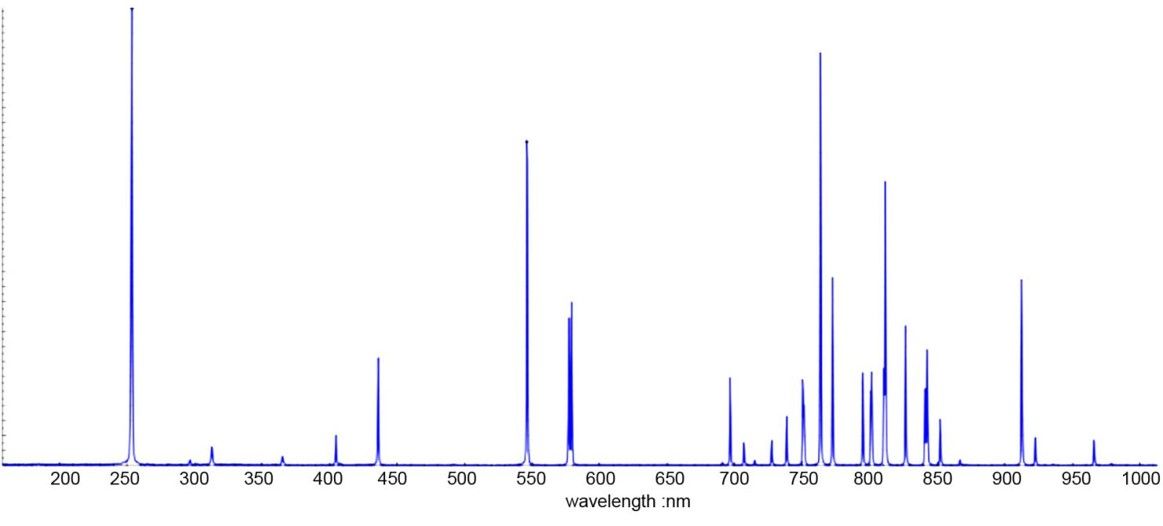

SR50C宽光谱范围:覆盖200~1000nm

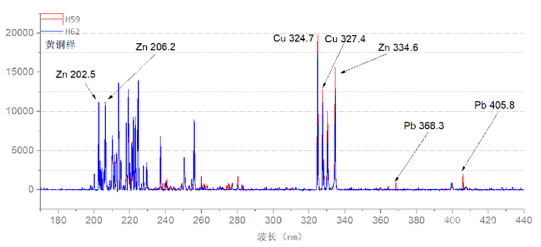

SR75C LIBS矿物用户实测结果
SR50D 785nm激光拉曼光谱
1、紫外、可见、近红外的吸收透过率、反射率检测
2、光源及激光波长检测
3、OEM产品模块:
• LIBS——分析土壤和矿物质,用于地质检测以及采矿类工作
• 水质环保在线监测——环境水中有机物,含氧量
• 烟气——烟气排放成分的监测及鉴定
• 支持200-1100nm的光谱范围,可通过调节光路定制光谱范围
• M型C-T光路,高分辨率
• 配置低噪声CMOS信号处理电路,拥有好的信噪比
• 支持USB2.0和UART方式输出测量所得的光谱数据,便于集成应用
• 可接收SMA905光纤输入光
• 体积小,重量轻,性能优异
型号 | SR50C | SR75C | SR50D | |||
外观 | ||||||
特点 | 高灵敏度 | 高性价比 | 高分辨率 | 高性价比 | 高信噪比 | 制冷型,低噪声 |
主机尺寸 | 79 mm(长)× 68 mm(宽)× 42 mm(高) | 110 mm(长)× 95 mm(宽)× 43 mm(高) | 76 mm(长)× 65 mm(宽)× 36 mm(高) | |||
主机重量 | 220g | 310g | 220g | |||
焦距 | ≤50mm | ≤75mm | ≤50mm | |||
芯片类型 | 线阵CMOS,滨松S11639 | |||||
入射狭缝 | 10μm,25μm,50μm,100μm,200μm | |||||
光纤接口 | SMA905,自由空间 | |||||
ADC位深 | 16bit | |||||
供电电源 | DC 4.5V to 5.5V (type @5V) | |||||
工作电流 | < 500mA | |||||
工作温度 | 10 ~ 40 ℃ | |||||
存储温度 | -20 ~ 60 ℃ | |||||
%相对湿度 | 0~90%RH | |||||
设备功率 | 50 W | |||||
预热时间 | <5 min | |||||
通讯协议 | Modbus |
