· 原位：无需取样，避免接触危险样品
· 耐受严苛工况：耐温300℃，耐压5MPa
· 应用广泛：可检测多种气体组分
· 快速：60s内完成单次分析
· 多点位分析：1台主机可配置8个通道，实现8个点位的轮巡连续分析

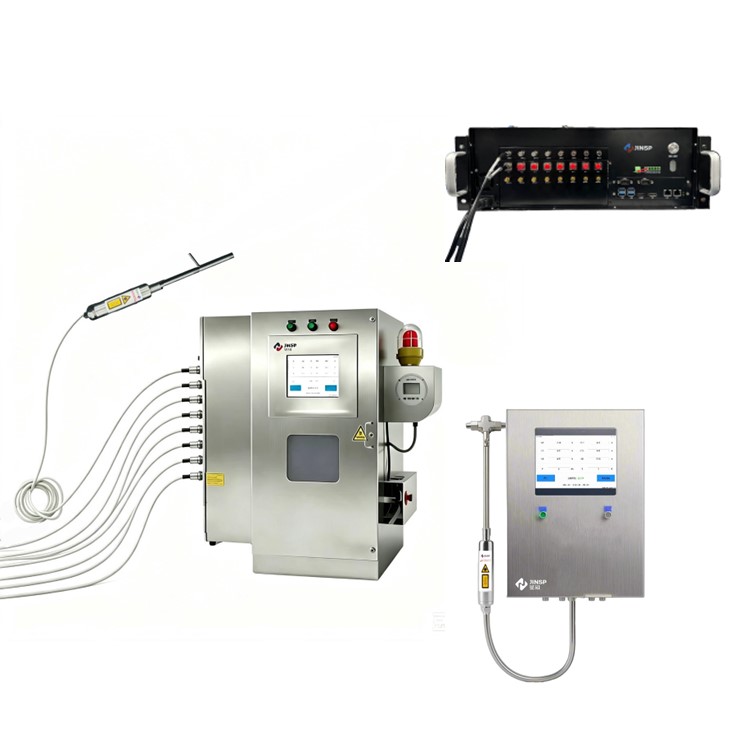

产品简介鉴知®RS2200PAT/RS5200系列在线拉曼分析仪是一款可直接安装于工业现场的气体分析专用产品，采用光纤探头设计，探头可耐受300℃温度，5MPa压力，可用于高温高压气体直接测试。
可应用于精细化工、氟化工、石油化工、煤化工、冶金等多个领域。尤其适合剧毒、强腐蚀气体实时分析。

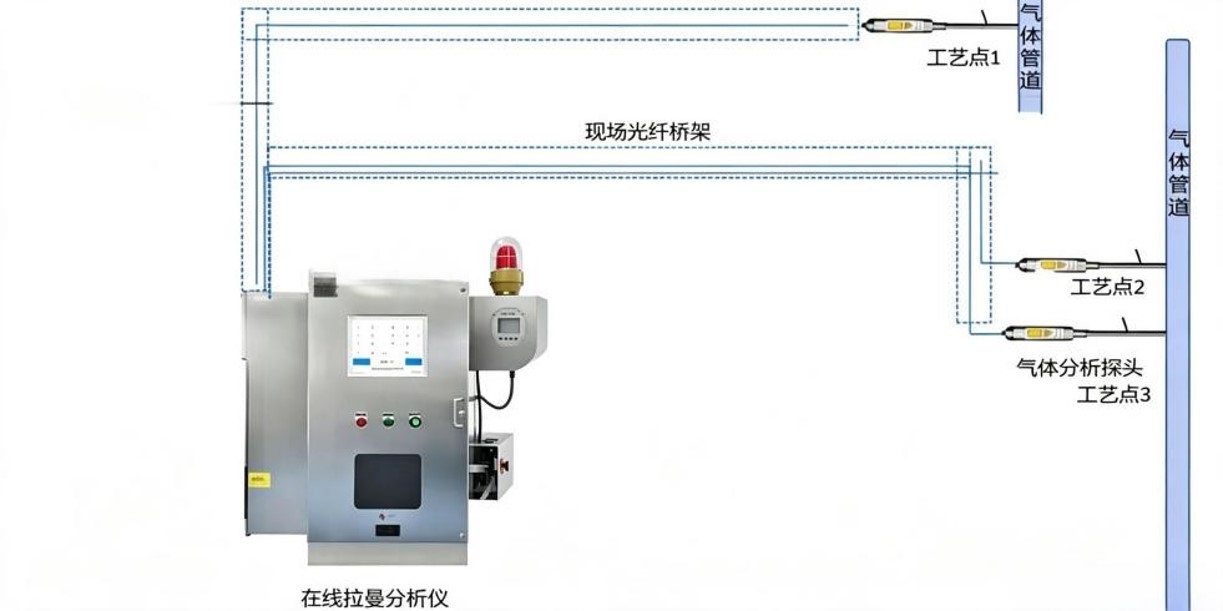

RS2200PAT系列

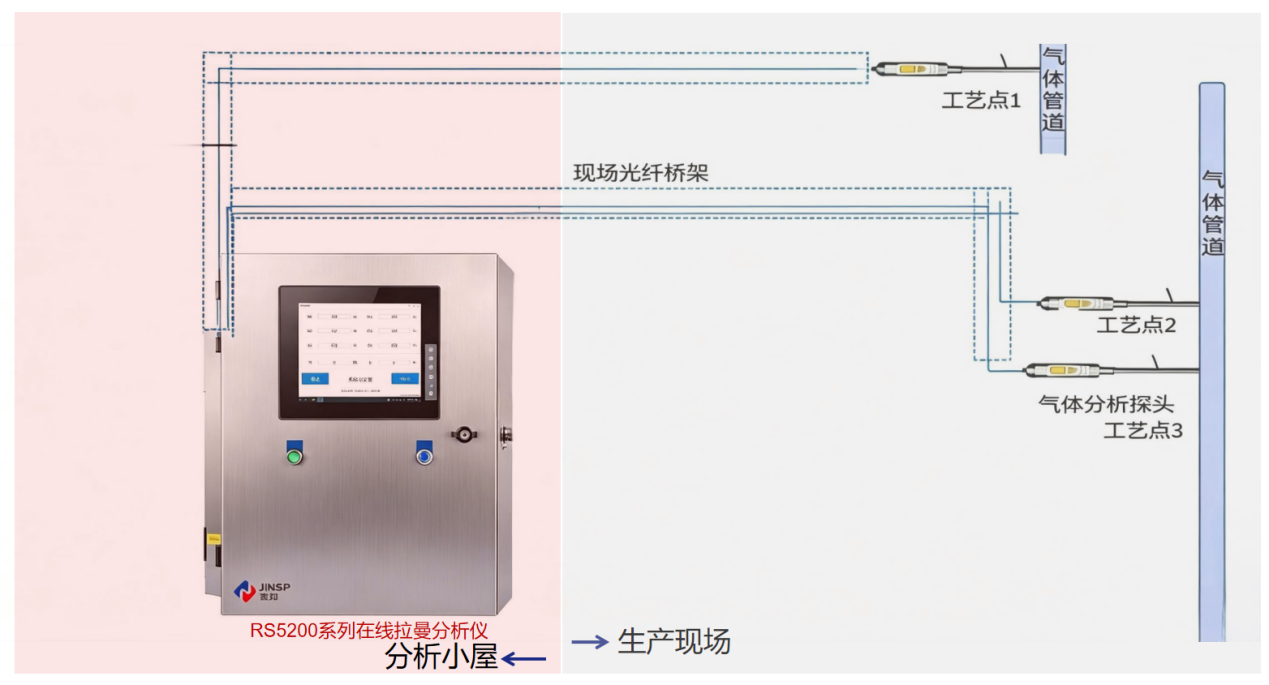

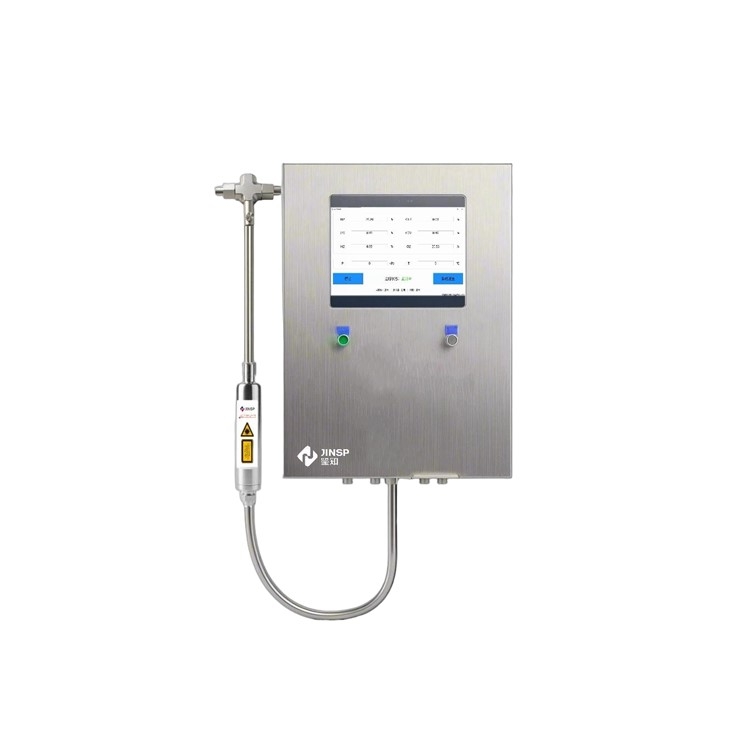

RS5200系列
应用领域光气及光气化工艺 — 光气、双光气、三光气
电解工艺（氯碱） — 氯气、氢气、三氯化氮
氯化工艺 — 氯气、HCl
氟化工艺 — 氟化氢
合成氨工艺 — 高温高压、氢气、氨气
硝化工艺 — 副产有毒氮氧化物
加氢工艺 — 高压氢气、加氢反应尾气
氧化工艺 — 环氧乙烷等
氨基化工艺 — 氨气
重氮化工艺 — 副产有毒气体
HCN生产-氨气、HCN等有毒气体
氟化工-HF、HCl、SiF、F₂、SO₂等
石油化工-乙烯裂解炉气CH₄/C₂H₆/C₃H₈/C₂H₄/C₂H₂等
煤化工-气化炉出口H₂/CO/CO₂/CH₄/C₂-C₃烃类及热值
工况类型 | 代表场景 |
剧毒气体 | 光气合成（COCl₂）、HCN合成、氟气制备、肼类推进剂、硅烷/磷烷/砷烷 |
高温工况 | 乙烯裂解（>800℃）、垃圾焚烧、高炉煤气 |
高压工况 | 煤气化、甲醇合成、天然气净化、氢能加注 |
强腐蚀 | 氟化工、氨气合成、HC、HF |
含硫介质 | 硫磺回收、天然气脱硫、煤制油合成气 |
技术特点· 原位：无需取样，避免接触危险样品
· 耐受严苛工况：耐温300℃，耐压5MPa
· 应用广泛：可检测多种气体组分
· 快速：60s内完成单次分析
· 多点位分析：1台主机可配置8个通道，实现8个点位的轮巡连续分析
产品参数技术原理 | 激光拉曼光谱技术 |
测量方式 | 原位无损检测 |
检测通道数 | 标配单通道、8通道，其他通道数可定制 |
检测灵敏度 | 常温常压下检测灵敏度0.2% |
设备安装方式 | RS2200PAT系列：机箱式安装：485宽*165mm高*675mm深 RS2200PAT系列：防爆柜安装：950mm深×900mm宽×1300mm高，可直接安装于生产现场 RS5200系列：分析小屋内壁挂式安装：H800 X W550 X D350mm |
用电要求 | 额定电压：220V AC；；电源频率：50~60 Hz；额定功率 3000W |
使用温度 | 机箱式安装：5~35° 防爆柜安装：-20~50° |
通讯方式 | RS485、RJ45网口，提供 ModBus 协议，可适配多类型工业控制系统，可反馈结果给控制系统 |
防爆柜防爆等级 | ExdbebibmbpxbIICT4Gb / ExtbibmbIIICT135℃Db |
24h工作 | 内置实时的自动校准和自检，恒温控制以及正压防护。在高低温、易爆以及腐蚀性环境下工作正常 |
%相对湿度 | 0~90%RH |
设备功率 | 3000 W (max) |
预热时间 | ＜60 min |
