•特殊光路设计，硬件上可实现波数等间隔采样
•干涉光谱可直接FFT，无需波数重采样算法，降低数据处理复杂度，提升系统信噪比
•高效的VPH光栅，接近衍射极限的光学分辨率
•高线扫描速率：高达250kHz
•USB3.0接口可实现20-130kHz扫描速率，OEM更加高效简单
•波长范围、相机均可根据需求定制
•工艺稳固成熟，无需频繁校准

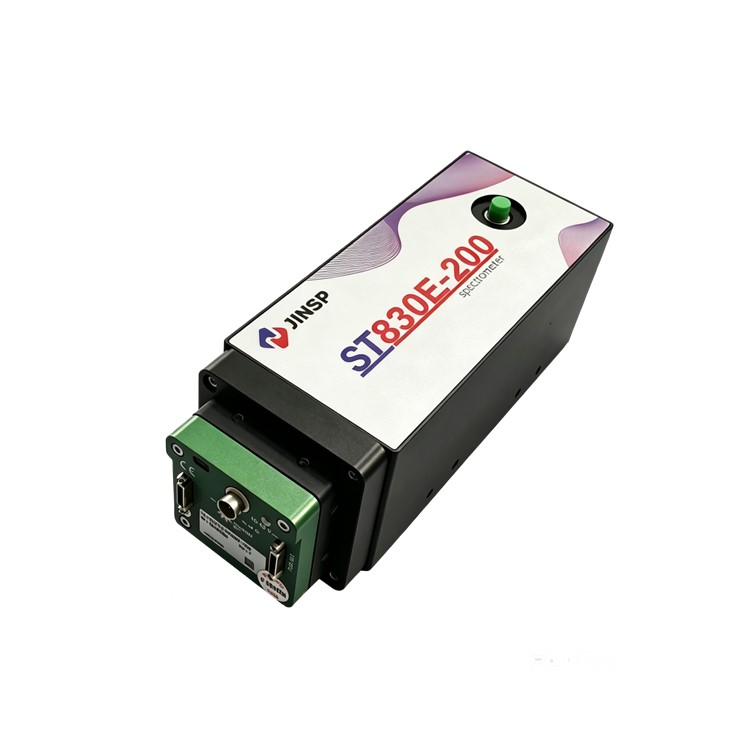

产品简介鉴知技术 ST830E-200 OCT光谱仪，拥有200nm 光谱范围，兼具高速采集与优异稳定性，支持高分辨率、高信噪比三维层析成像。应用覆盖生物医学与工业检测两大方向：医学上可用于视网膜精细结构、皮肤表皮、真皮血管网络成像，冠脉内窥成像；工业端适配半导体镀膜、显示 面板材料形貌、分层结构等检测场景。
适配多款进口和国产相机，提供不同接口方案：USB3.0 可直连笔记本，快速搭建高分辨成像系统；E2V的CameraLink和国产相机CXP接口释放硬件全速性能，最高可达 250kHz 线扫描速度。
测试结果和应用
SLD宽带光源谱图
干涉谱图
Falloff数据
OCT系统-3D实时成像结果
应用领域医用OCT：血管造影、视网膜和眼前房成像
工业用OCT：半导体芯片封装、镀膜检测；金属切割焊接检测；电子显示屏平整度检测
其他OCT检测：多层涂料均匀程度检测、结晶晶体结构密度实时监测
技术特点•特殊光路设计，硬件上可实现波数等间隔采样
•干涉光谱可直接FFT，无需波数重采样算法，降低数据处理复杂度，提升系统信噪比
•高效的VPH光栅，接近衍射极限的光学分辨率
•高线扫描速率：高达250kHz
•USB3.0接口可实现20-130kHz扫描速率，OEM更加高效简单
•波长范围、相机均可根据需求定制
•工艺稳固成熟，无需频繁校准
产品参数探测器 | 性能指标 | 参数 |
类型 | 线阵CMOS | |
有效像素 | 2048pixels | |
像元尺寸 | 10*200μm | |
感光面积 | 20.52*0.2mm | |
最大线扫速度 | 130kHz（USB）/250kHz（Cameralink/CXP） | |
光学参数 | 中心波长 | 870nm(可根据实际光源微调) |
波长范围 | 770-970nm（带宽200nm） | |
光学分辨率 | 0.1nm | |
成像深度 | 1.8 mm | |
轴向分辨率 | 1.5μm（空气） | |
光学设计 | VPH光栅&波数线性设计 | |
入射光接口 | FC/APC 光纤接口 | |
电气参数 | 数据输出接口 | USB3.0/Camera Link/CXP |
ADC 位深 | 8/10/12bit | |
供电电源 | DC 6 to 15V | |
工作功耗 | ＜4W | |
工作温度 | 0°C~ 40°C | |
存储温度 | -20°C~60°C | |
工作湿度 | ＜85%RH（不结露） | |
物理参数 | 尺寸 | 221*80*76mm |
重量 | 1.5kg |
