谱域光学相干层析技术（ SD-OCT），凭借超高轴向分辨率、无损伤检测、高速三维层析成像的独特优势，成为适配显示与精密光学领域的主流无损检测技术，可完美覆盖该领域绝大多数薄膜、光学元件的表面形貌与亚表面分层缺陷检测需求，是工业精密质检的核心解决方案之一。
01840nm－SDOCT的特点和优势
SD-OCT的检测性能高度依赖光源波段，840nm波段专为高精度薄层检测优化，完美匹配显示、光学薄膜、精密光学的检测痛点：
1. 分辨率极致，适配微米级微观检测：840nm宽带光源可实现1–4μm的超高轴向分辨率，能够精准捕捉膜层微米级厚度偏差、微裂纹、微孔等细微缺陷，满足高端光学产品的严苛质检标准。
2. 近红外无损适配，无样品损伤：840nm属于近红外低能量宽带光源，无激光灼烧、无辐射、无接触，不会划伤超薄光学膜、柔性显示屏、精密透镜等易碎、易损样品，可实现成品全检、抽样复检以及样品长期动态观测。
3. 可见光/近红外光学材料适配性拉满：玻璃、光学树脂、AR/AF镀膜、OCA光学胶、偏振片、滤光片等绝大多数光学材料，在840nm波段透光性稳定，成像信噪比极高。

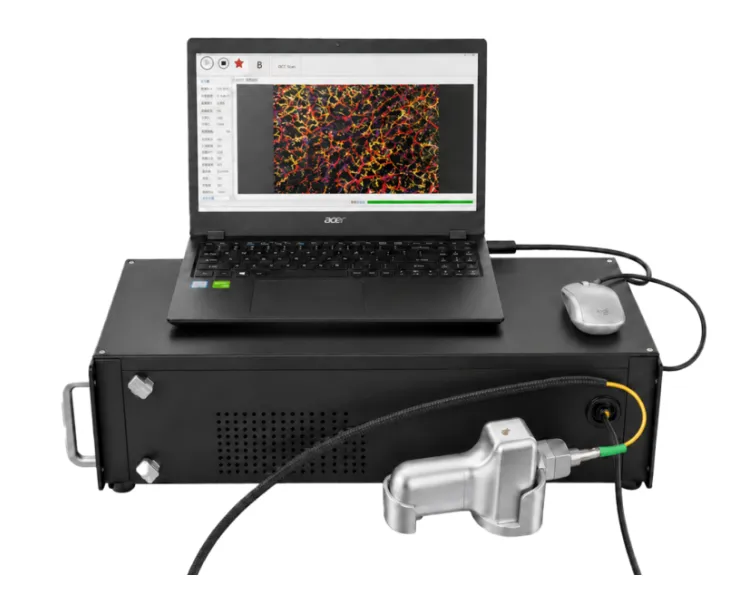

上图：鉴知SD2000三维扫描成像系统
02840nm SD-OCT可检测的主流样品与材料
该波段SD-OCT针对性适配透明、半透明精密光学材料及多层薄膜结构，完全覆盖显示、光学薄膜、精密光学三大核心场景的主流产品，具体分类如下：
1. 显示行业全品类产品
涵盖LCD、OLED、柔性屏、折叠屏等各类显示器件，可检测屏幕全层薄膜结构与表面形貌：盖板玻璃、防指纹AF膜、增透AR膜、偏振膜、OCA光学胶贴合层、触控层、像素镀膜层、柔性基底薄膜等。

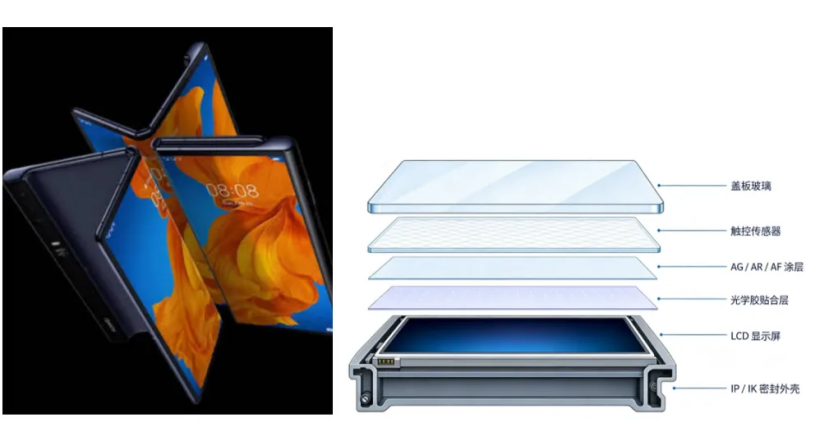

显示面板多层结构及缺陷
2. 各类功能光学薄膜
工业常用精密薄膜均可精准检测：光学保护膜、扩散膜、增亮膜、偏光膜、滤光膜、ITO导电薄膜、多层复合光学膜、光学胶膜等超薄柔性膜材。
3. 精密光学元件
各类透光精密光学器件：光学玻璃、石英镜片、树脂透镜、棱镜、光学镀膜镜片、胶合光学组件、显微光学元件、医用光学镜片等。
03
核心检测能力：从表面形貌到
亚表面层析缺陷全覆盖
840nm SD-OCT最大的技术亮点是单次扫描，同步输出三维表面形貌+深度分层结构数据，一举解决传统设备“只能看表面、看不到内层”的检测盲区，核心检测项目分为两大维度：
1. 三维表面形貌精准检测
可实现样品表面微米级三维轮廓重构，精准量化各类表面瑕疵与几何参数：表面粗糙度、平面度、翘曲变形、微米级划痕、凹陷、凸起、压痕、颗粒杂质、膜面均匀性等，完美替代传统白光干涉仪、轮廓仪的表面检测功能，且检测效率更高、无接触损伤风险。
2. 亚表面分层结构与内部缺陷检测
依托低相干层析成像原理，可穿透透明/半透明材料，实现深度方向分层成像，精准识别多层结构的内部隐患，这是传统表面检测设备不具备的核心能力：
• 多层膜各层厚度精准测量、可检测微米级厚度偏差；

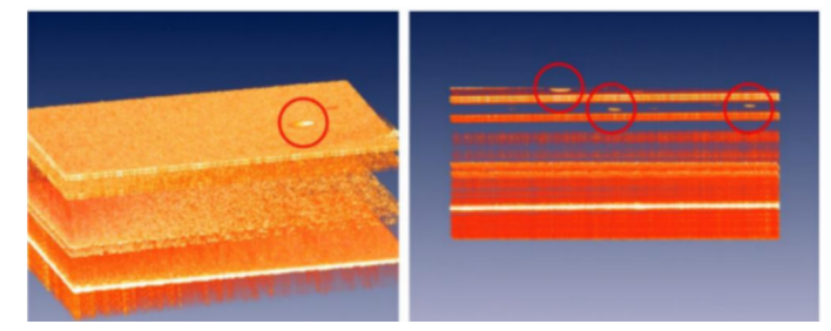

• 膜层贴合缺陷：层间脱粘、贴合空洞、气泡、褶皱、夹杂物；
• 材料亚表面损伤：研磨微裂纹、抛光残留瑕疵、内部微孔、应力缺陷；
• 光学胶合组件、多层镀膜的层间对齐度、结构完整性检测。
04
行业应用价值：重构精密光学质检标准
在显示与精密光学行业，产品精度竞争已进入微米级甚至亚微米级，传统抽检模式难以把控批量品质。 SD-OCT凭借无损、高速、高精度、三维可视化的优势，实现了三大核心价值：
1. 零损伤质检，适配高端良品：彻底杜绝接触式检测带来的膜层划伤、镜片磨损问题，可实现100%全检，大幅降低高端产品报废率；
2. 可视化溯源缺陷：从“仅检测瑕疵有无”升级为“精准定位缺陷位置、量化缺陷尺寸、分析缺陷成因”，为工艺优化提供精准数据支撑；
3. 兼容量产与科研：既满足实验室新品研发的微观结构表征、老化试验、工艺迭代验证，也可集成于产线实现自动化在线检测，适配全生产流程质控。
05总结
针对显示面板、光学薄膜、精密光学元件的检测场景，840nm SD-OCT是完全适配且极具优势的高精度检测方案。其高分辨率、高信噪比、无损高速成像的特性，完美匹配超薄多层光学结构的形貌检测、层厚测量、内部缺陷排查需求，填补了传统检测设备“表面与内层无法同步检测、精度不足、易损伤样品”的技术短板。
在高端显示、精密光学、功能薄膜的产业升级中，840nm SD-OCT已成为替代传统检测手段、实现微米级精密质控、提升产品良率与核心竞争力的关键工业视觉技术。
