发布日期：2026-09-16 14:12:04 高分子薄膜、功能性涂层是高端制造的基础材料：柔性电子PI 膜、PET光学膜、多层阻隔包装膜、PCB三防涂层、派瑞林（Parylene）保护涂层、汽车清漆、医疗器械药物涂层…… 这类多层薄层材料，缺陷往往藏在层间界面，肉眼、普通二维相机只能观测表面，传统技术手段存在破坏性检测，无法大面积筛查。
SD-OCT（谱域光学相干层析成像）凭借非接触、无损伤、微米级三维层析成像能力，一次性获取表面形貌 + 内部层状结构，精准定位层间气泡、分层脱粘，测量多层膜厚度与均匀性，为材料科研、薄膜制造、精密涂层产线质检提供了完美解决方案。

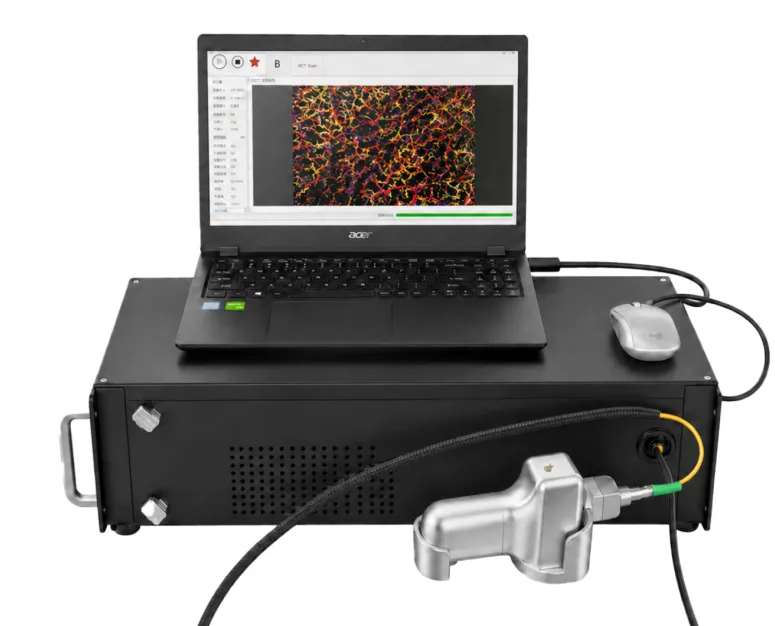

上图：鉴知SD2000三维扫描成像系统
一、行业分布及需求
1. 柔性电子 & 高分子功能薄膜行业
被测样品：PI 聚酰亚胺薄膜、PET 聚酯膜、BOPP 聚丙烯膜、离型膜、多层复合阻隔膜、派瑞林 Parylene 封装薄膜等。
核心检测参数：
❖ 薄膜表面三维形貌、单层 / 多层薄膜厚度、均匀性；
❖ 层间界面完整性、分层、脱粘；
❖ 膜内褶皱、微裂纹、微小气泡 / 夹杂物。

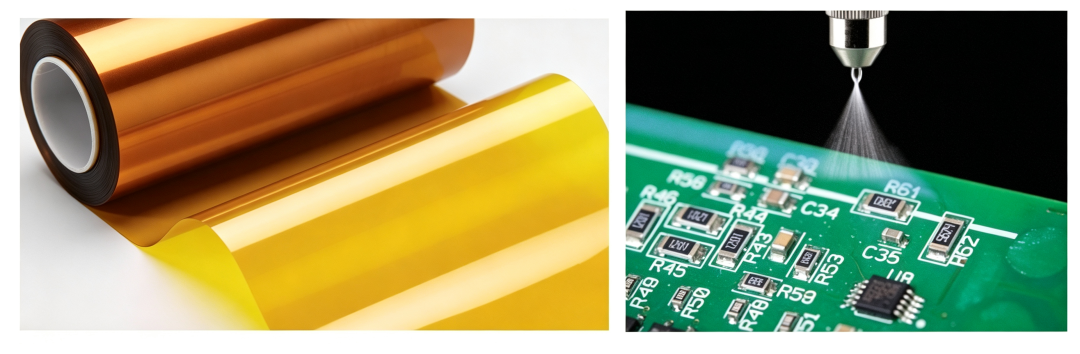

图左：PI 聚酰亚胺薄膜，右：派瑞林涂层

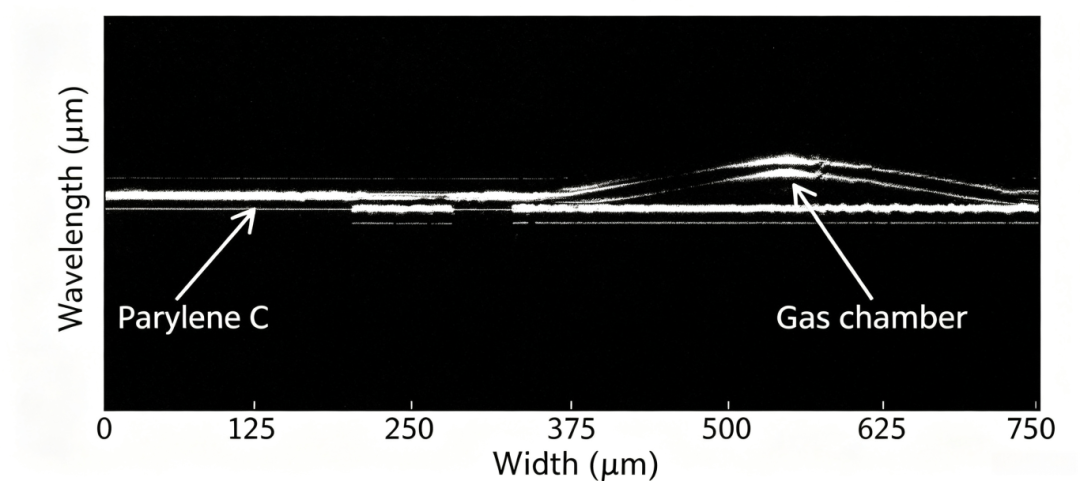

上图：派瑞林涂层SD-OCT 截面图，可见涂层局部空腔/ 气泡
2. 精密涂层行业（工业防护、医疗器械、汽车涂装）
被测样品：PCB 线路板三防 conformal coating、医疗器械药物涂层、植入件派瑞林涂层、汽车清漆 / 防腐涂层、光学元件保护涂层。
核心检测参数：
❖ 涂层表面轮、涂层厚度、涂层全域厚度分布；
❖ 涂层下气泡、空洞、涂层开裂；
❖ 涂层与基底界面剥离、界面杂质。
二、SD-OCT的核心检测能力

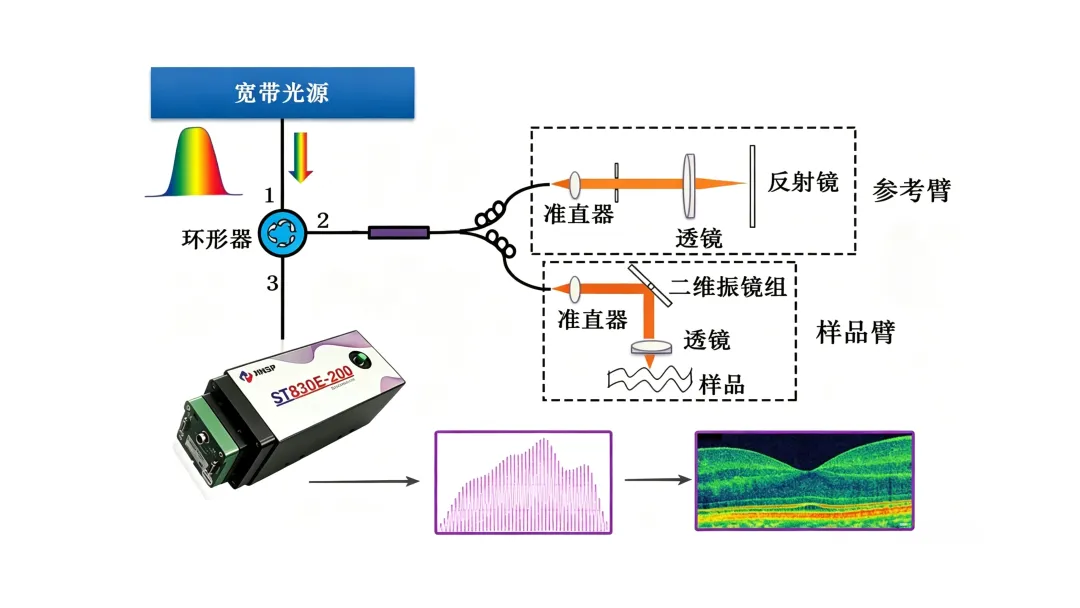

SD-OCT 原理可以简单理解为“光学超声”：采用近红外宽带光源，依靠低相干光干涉实现深度分辨，一次性获取表面形貌 + 内部层状结构，精准定位层间气泡、分层脱粘，测量多层膜厚度与均匀性，以及每层厚度、缺陷面积、表面粗糙度等指标。
上图：SD-OCT系统
SD-OCT也有局限性：仅适合透明 / 半透明高分子薄层；纯不透光高分子、高吸收厚基材，光线无法穿透，仅可测量表面形貌，无法观测内部层状结构。

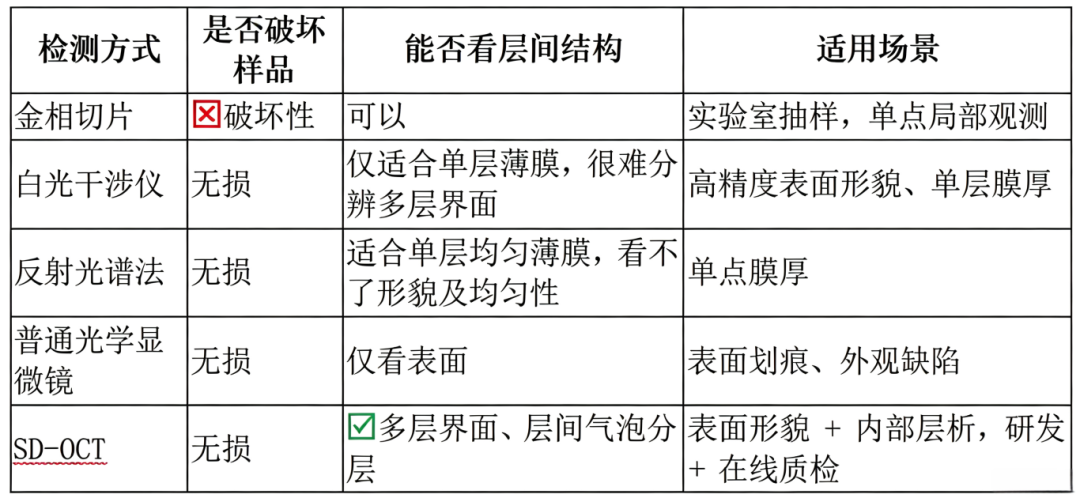

三、SD-OCT 技术优势
1、无损、无需制样：不用切片、打磨、染色，适合贵重样品、研发小样重复测试
2、多层同时分辨：一次性区分高分子复合膜里多层界面，同时测每层厚度
3、三维可视化：不只是单点测厚，可得到二维截面 + 三维体数据，缺陷位置直观可定位
4、速度快，具备在线潜力：既可实验室离线样品检测，也可改造集成到涂布、分切产线做在线抽检
5、量化输出：自动输出厚度数据、缺陷面积、粗糙度等信息
四、总结
在高分子薄膜、功能涂层领域，传统单点测厚、表面外观检测很难发现层间隐藏缺陷。SD-OCT 将三维形貌 + 层析结构合二为一，兼顾可视化成像与量化测量，既是新材料研发的表征工具，也逐步成为涂布、复合、镀膜产线的新型无损质检方案。随着国产 SD-OCT 系统的成熟，将为高分子薄膜、精密涂层行业提供一套低成本、高效率的三维检测方案。
