发布日期：2026-09-17 09:41:31 在半导体封装、PCB 线路板、微器件制造环节，超薄防护涂层厚度偏差、封装胶体内部空洞、层间界面脱粘、微流控结构缺陷等微观隐患，是引发器件漏电、绝缘失效、长期可靠性下降的核心诱因。传统检测手段存在明显短板：金相切片属于破坏性检测；激光共聚焦仅能观测样品表层；超声检测分辨率不足；X 射线存在电离辐射，使用场景受限。
谱域光学相干层析技术（SD-OCT），具有高轴向分辨率、非接触无损、高速三维成像的技术特性，专为电子精密制造、半导体微封装、PCB/FPC、微流控器件打造，可同时获取样品表面三维形貌 + 亚表面分层结构，解决传统设备只能看表面、无法测内层、只能切片抽检的行业痛点。

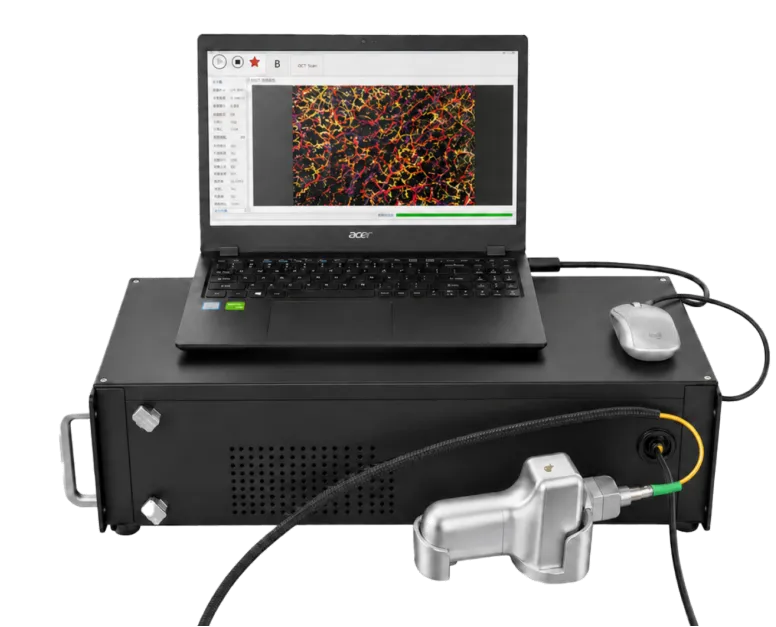

鉴知SD2000三维扫描成像系统
SD-OCT三维扫描成像的优势
?高轴向分辨率：SDOCT使用宽带光源可实现 1～4μm 轴向分辨率，能够精准分辨薄涂层、微空洞、界面微缺陷。非常适合派瑞林涂层、三防漆、底部填充胶这类薄层结构测量。对于电子封装中微小空洞、局部脱粘等细微缺陷，具备更强识别能力。
?完全无损检测：无辐射、非接触，采用光学手段不会划伤柔性 FPC、裸芯片、精密微结构；无需对样品进行研磨、切片等破坏处理，良品可直接复检，满足成品无损质检需求。
?高速量产适配：快速三维成像，一次扫描同时得到表面3D形貌+深度分层结构，可用于实验室研发及产线自动化在线检测。
采用840近红外光源，适合各类透明/半透明高分子薄层结构（涂层、胶层、塑封层、薄膜、微流控）；金属底层结构、深色厚不透明材料不适用。

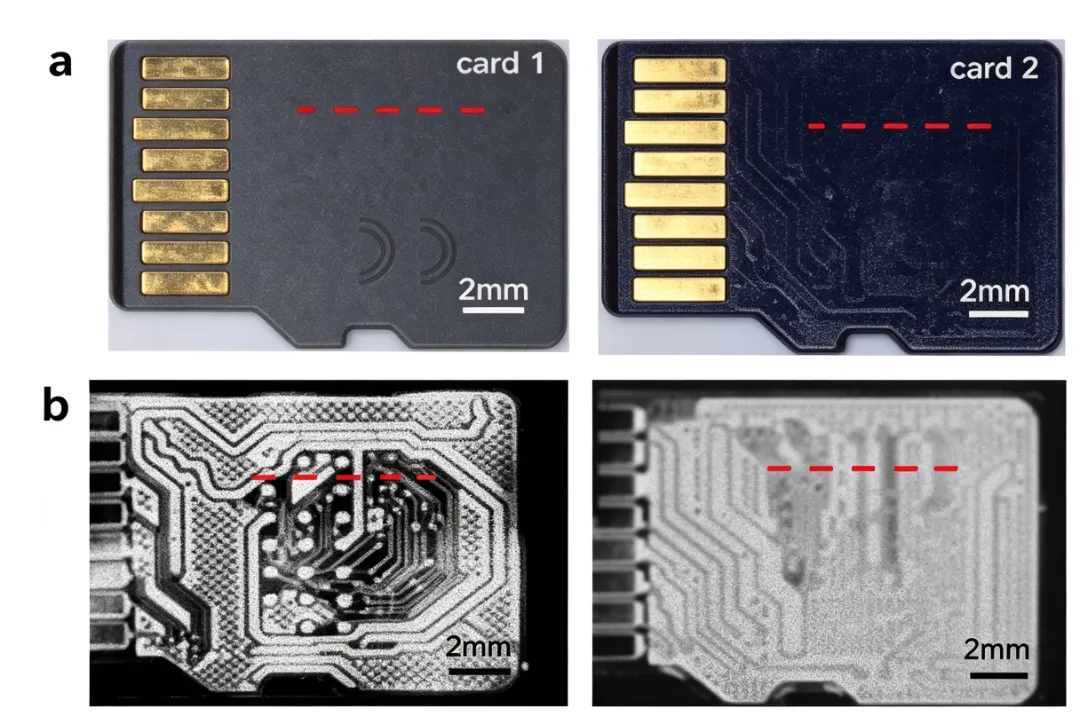

?PCB / FPC 领域：三防漆、派瑞林涂层、绝缘胶层、底部填充胶；检测膜厚均匀性、针孔、缺胶、层间剥离、气泡缺陷。

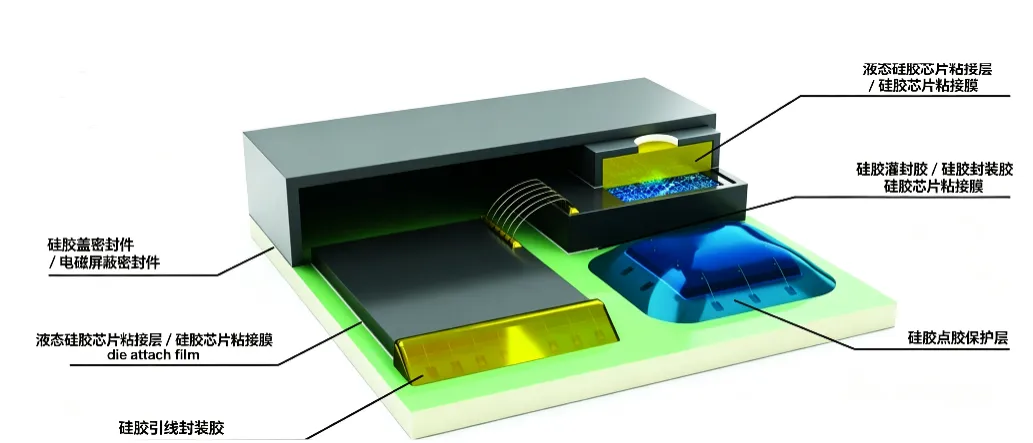

?半导体微封装：LED/MEMS/分立器件塑封、透明封装胶、填充胶；检测内部微空洞、裂纹、脱层、填充不良、溢胶形貌。
?半微流控芯片与精密微结构：PDMS/PMMA 微流控芯片、精密键合结构；检测通道三维轮廓、键合气泡、塌陷、层间贴合缺陷。

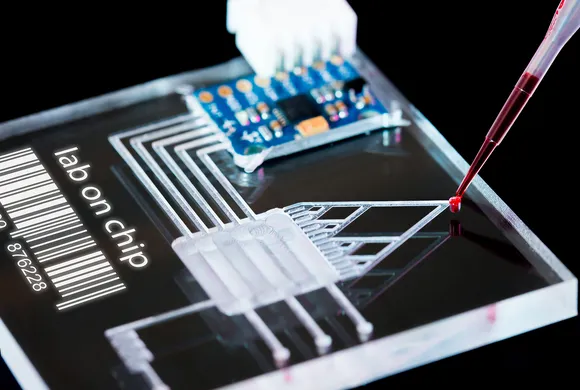

微流控芯片
?柔性电子与传感器模组：薄膜保护层、封装胶层厚度、表面翘曲、层间褶皱与剥离检测。
可检测核心指标
1、薄膜/胶层高精度厚度测量、全域厚度分布云图。重建样品微米级三维轮廓，量化表面粗糙度、平面度、翘曲变形、凸起凹陷、压痕颗粒。可替代接触式轮廓仪、白光干涉仪完成表面测量，同时不存在划伤精密器件的风险。
2. 亚表面分层结构与内部缺陷检测（核心独有能力）
✅ 多层介质逐层厚度自动测量，输出全域厚度云图；
✅ 识别胶层、涂层内部气泡、微孔、微裂纹；
✅ 定位界面脱粘、分层、局部未贴合区域；
✅ 观测封装胶体填充状态，判断缺胶、溢胶、空洞缺陷；
✅ 微流控通道内部结构三维可视化。
?高灵敏度：面阵探测器能够接收更大面积的光源，从而获取更高的光谱强度，尤其适合弱信号的探测。
?高分辨率：商用光纤光谱仪中常见的面阵探测器，其像素矩阵可达数百万甚至更高，确保了图像的高清晰度与细节丰富性。
?低暗噪声与高信噪比：这些特性使得面阵探测器在荧光探测、拉曼信号分析、吸光度测量等弱光探测领域表现出色，赢得了科研级客户的广泛认可。
?替代切片破坏检测，零样品损耗，大幅降低测试成本
?可视化缺陷定位，为喷涂、点胶、封装工艺迭代提供精准数据
?兼顾研发验证 + 量产质检，适配全流程品质管控
?填补传统视觉、共聚焦、超声设备的检测盲区，提升产品可靠性与良率
总结
SD-OCT系统面向 PCB、半导体封装、微流控等电子精密制造场景，提供薄层高分子结构高精度检测的成熟可行方案。依托超高轴向分辨率、非接触三维层析成像能力，完美解决超薄防护涂层测厚、封装内部空洞分层检测、微结构形貌表征等行业痛点。
