你是否曾在使用光谱仪检测微弱荧光信号时，遇到信噪比低、数据不稳定的问题？这很可能是因为探测器的“耗尽层”不够深！今天，我们将揭开这一直接影响光谱仪性能的“隐形冠军”——深耗尽层技术的神秘面纱，并探讨如何通过优化耗尽层提升探测效率。

什么是耗尽层？
光谱仪的核心部件是光电探测器（如CCD），其作用是将光信号转化为电信号。这一过程的关键在于探测器内部的半导体结构。当光照射到半导体时，光子会被吸收并产生电子-空穴对。这些载流子需要被有效收集才能形成信号，而耗尽层正是完成这一任务的“关键区域”。

耗尽层是半导体探测器中的一个特殊区域。当施加反向偏压时，该区域的载流子（电子和空穴）被“耗尽”，形成一个强电场区。入射光子在耗尽层内被吸收后，会产生电子-空穴对，并在电场作用下被快速收集，形成电信号。

为什么需要“深耗尽层”？
在高速或弱光探测（如天文光谱仪）中，探测器需要更深的耗尽层来扩大信号收集范围。通过施加快速变化的电压，可以临时形成远超正常厚度的深耗尽层，就像一张更大的“网”，能够捕捉更多的光生电子。不过，这种状态是暂时的，最终会恢复平衡。

耗尽层越深，探测器的电荷收集效率越高，尤其是在长波长（如近红外）区域。这是因为长波长光子的穿透深度较大，只有足够厚的耗尽层才能有效吸收光子并生成信号。

如何优化耗尽层？
为了提升探测器的性能，尤其是对微弱信号或长波长光的探测能力，可以通过以下方式优化耗尽层：

1. 增加硅层厚度：使耗尽层向更深区域扩展，提高光子吸收概率。

2. 优化掺杂浓度：精确控制半导体材料的掺杂水平，确保耗尽层在合理偏压下达到理想深度。

3. 背照式结构（Back-Illuminated）：减少光路遮挡，让光子直接进入耗尽层，提高量子效率。

鉴知技术的深耗尽层解决方案
鉴知技术的ST90S/ST100S系列透射成像光谱仪是专门针对微弱信号检测设计的高性能光谱仪。其特点包括：

• 零像差设计：分辨率可达理论极限。

• 宽波长范围：覆盖可见光至近红外（534-1800nm）。

• 高灵敏度探测器：可选配PI、Andor等多款科研级相机，结合深度制冷技术，大幅提高测量可靠性。

• 高收集效率：数值孔径为0.22。

具体型号亮点：

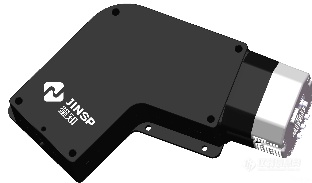

• ST90S光谱仪：搭载背照深耗尽CCD，优化紫外-可见光探测，量子效率高达80%@600nm，适用于高精度光谱分析。

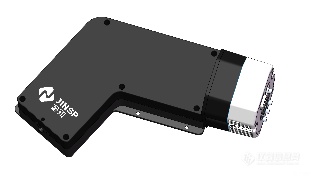

• ST100S光谱仪：采用背照深耗尽（近红外优化）CCD，增强700-1100nm波段的信号采集能力，量子效率82%@900nm，是拉曼、荧光等应用的理想选择。

此外，SRxxS系列支持SMA905光纤输入或自由空间光输入，适用于可见光、近红外高分辨率光谱检测，如等离子体光谱检测和共聚焦拉曼分析。

耗尽层虽小，却是探测器高效工作的核心。鉴知技术通过提升探测器的深耗尽能力，让光谱探测更精准、更可靠！

关注鉴知技术，探索光谱的无限可能！

北京鉴知技术有限公司是一家以光谱检测技术为核心的专业公司，目前已有自主研发的微型光谱仪、近红外光谱仪、透射光谱仪、OCT光谱仪等产品，广泛应用于科研、生物医学、环境监测等领域。
